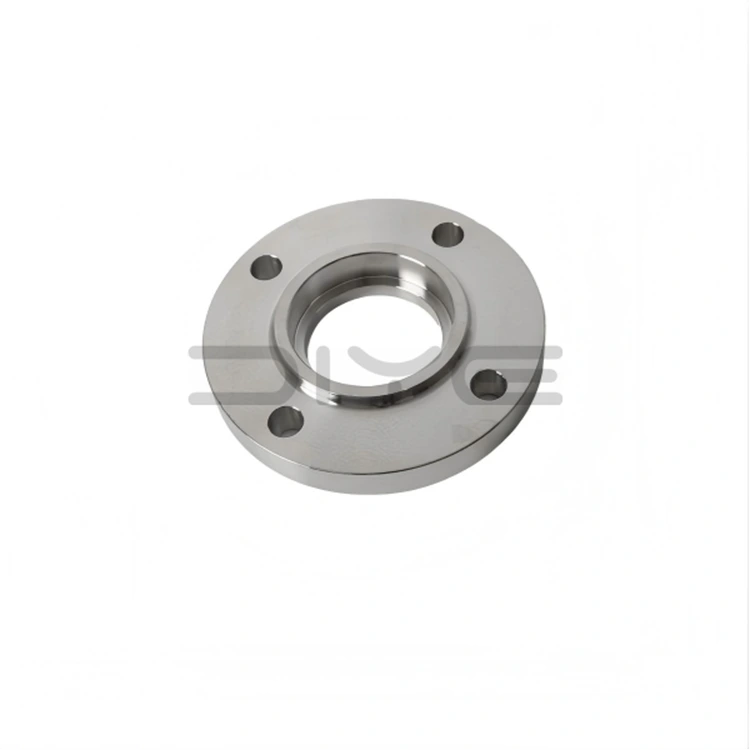

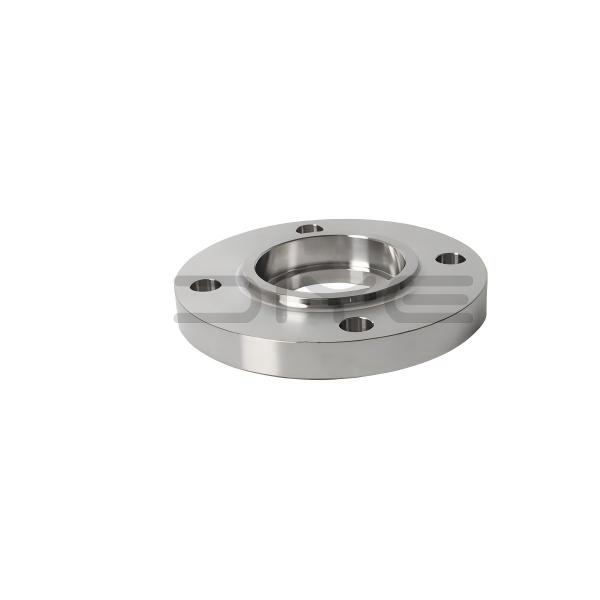

Flangia a saldare con presa

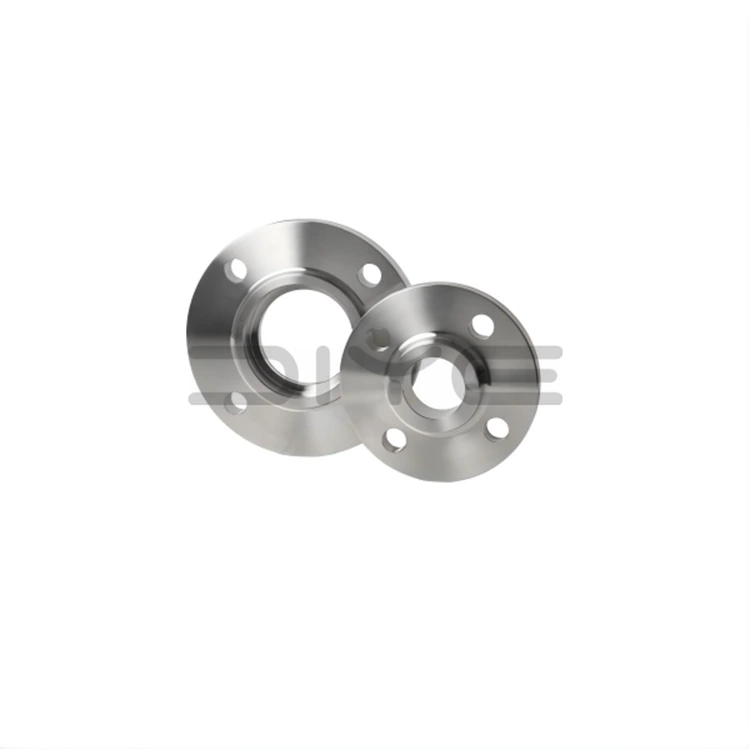

Una flangia per saldatura a presa è una flangia forgiata con collo con una scanalatura interna a presa su un'estremità. Durante l'installazione, il tubo d'acciaio viene inserito nel bicchiere e fissato con una saldatura d'angolo esterna, eliminando la necessità di smussare l'estremità del tubo o di utilizzare una piastra di supporto con saldatura di testa. I prodotti sono fabbricati principalmente secondo gli standard ASME B16.5, che coprono valori di pressione dalla Classe 150 alla Classe 2500, rendendoli la connessione staccabile preferita per sistemi di tubazioni ad alta pressione di piccolo diametro.

Tipi di superfici di tenuta standard

1. RF (Raised Face): il tipo tradizionale del settore, compatibile con guarnizioni a spirale e guarnizioni in PTFE, adatto per condizioni operative generali.

2. RJ (Ring Joint): progettato per condizioni di temperatura estremamente elevata e alta pressione, compatibile con guarnizioni ad anello metallico.

3. MFM (Matching Face): previene l'erosione e la compressione della guarnizione, migliorando la stabilità della tenuta in condizioni difficili.

Principio di funzionamento e processo di saldatura

1. Inserimento del tubo: inserire il tubo nel raccordo finché non entra in contatto con il gradino interno, quindi retrarlo leggermente per consentire lo spazio di dilatazione termica.

2. Saldatura d'angolo: eseguire saldature d'angolo esterne continue in corrispondenza della giunzione della parete esterna del tubo e del collo della flangia.

3. Sigillatura e distensione: la saldatura fornisce fissaggio e sigillatura strutturale; il gioco interno assorbe la dilatazione termica, prevenendo la rottura della saldatura.

4. Test non distruttivi: la saldatura può essere sottoposta a test di penetrazione PT per garantire prestazioni di tenuta di precisione di sistemi critici di piccolo diametro.

Principali vantaggi strutturali

1. Flangia per saldatura a presa autocentrante: la flangia per saldatura a presa integrata consente l'allineamento automatico del tubo, semplificando l'installazione e garantendo un'elevata coassialità.

2. Struttura forgiata integrale: il design del collo forgiato in un unico pezzo offre un'eccellente rigidità e una resistenza alla pressione stabile.

3. Saldatura efficiente e conveniente: sono necessarie solo saldature d'angolo esterne, consentendo una costruzione rapida ed eliminando la necessità di saldatura a piena penetrazione.

4. Protezione dallo stress termico: sul fondo del tubo è presente uno spazio di dilatazione dedicato per rilasciare lo stress termico ad alta temperatura e prevenire guasti al giunto.

Specifiche e opzioni materiali

1. Dimensioni standard: principalmente DN15–DN50 (NPS 1/2″–2″), ottimizzate per sistemi ad alta pressione di piccolo diametro.

2. Valori nominali di pressione: le specifiche comunemente utilizzate sono Classe 300/600 e superiori, adatte a condizioni di media e alta pressione.

3. Tipi di materiale: disponibile in acciaio al carbonio ASTM A105, acciaio inossidabile 304/316L, acciaio legato e acciaio forgiato a bassa temperatura.

Scenari applicativi e funzionalità del servizio

Le flange per saldatura con presa VALVOLA DIYE sono ampiamente utilizzate nei progetti di petrolio e gas, prodotti chimici, produzione di energia e ingegneria internazionale. Offriamo formati standard in magazzino così come soluzioni completamente personalizzate per formati non standard e materiali speciali. Ogni prodotto viene fornito con un rapporto completo di ispezione qualità originale del produttore, certificato dei materiali, dati di rilevamento dei difetti e una serie completa di documenti di esportazione, garantendo la piena conformità ai requisiti di vari progetti in tutto il mondo.

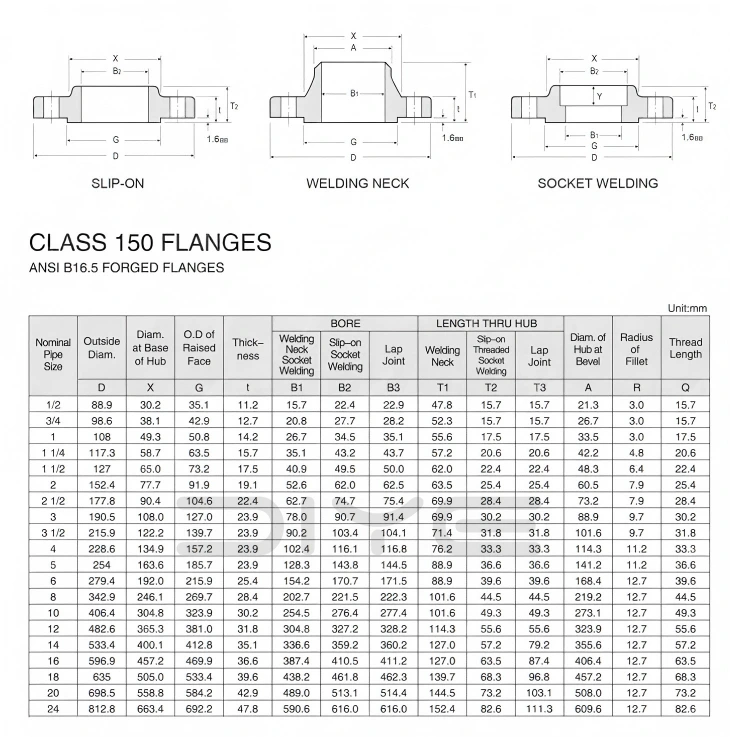

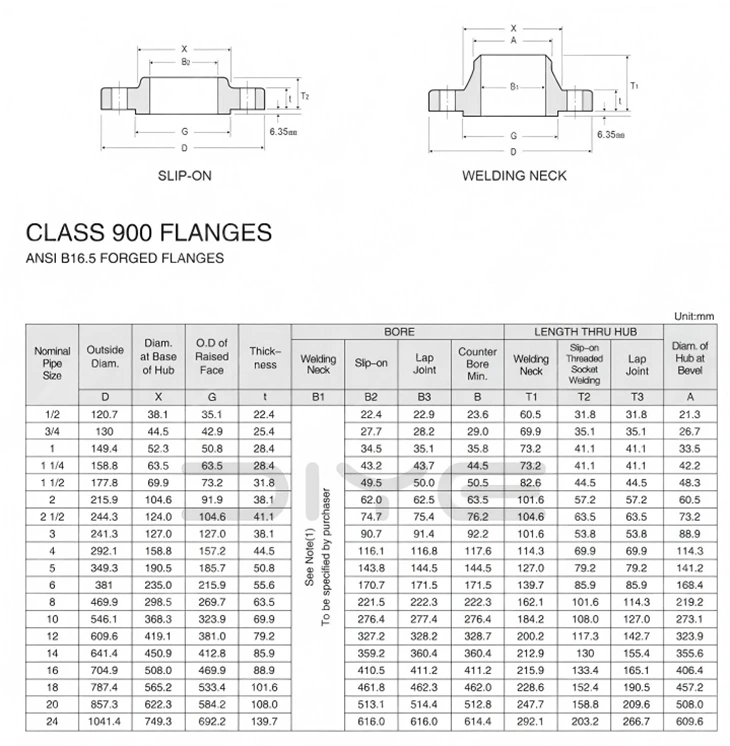

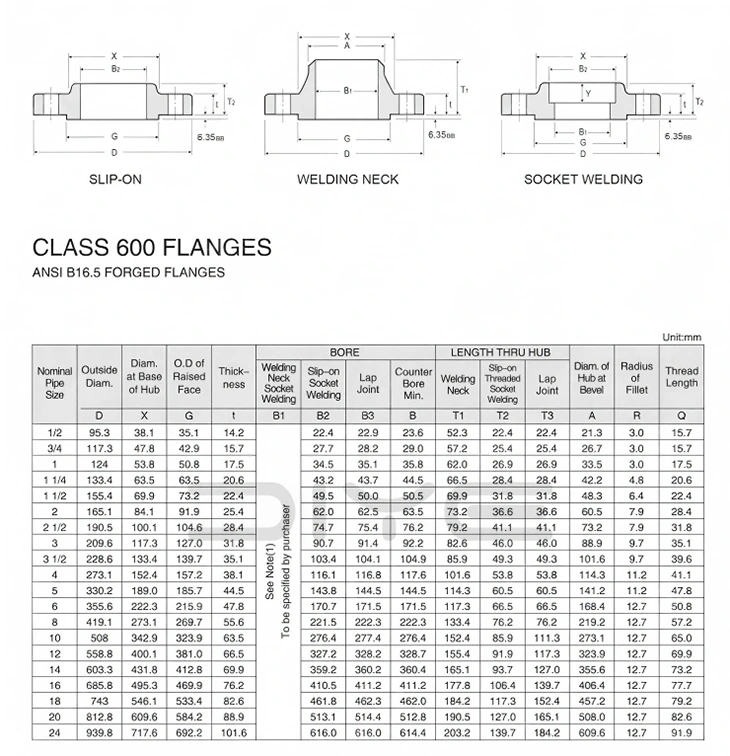

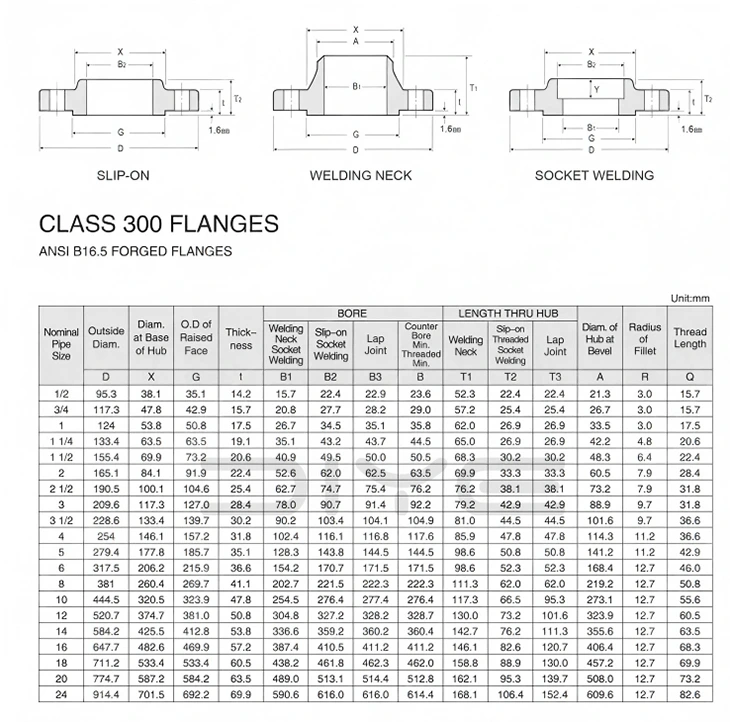

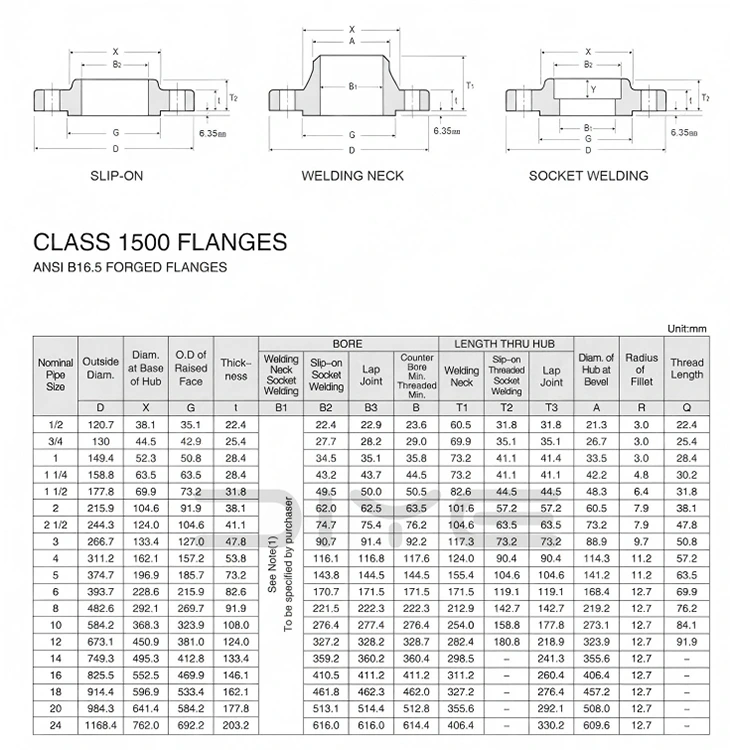

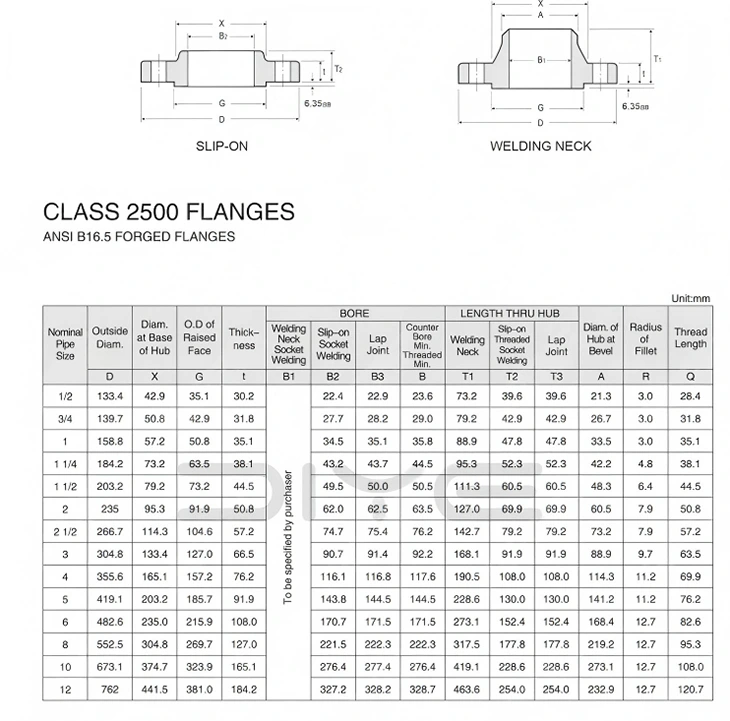

Parametri tecnici
