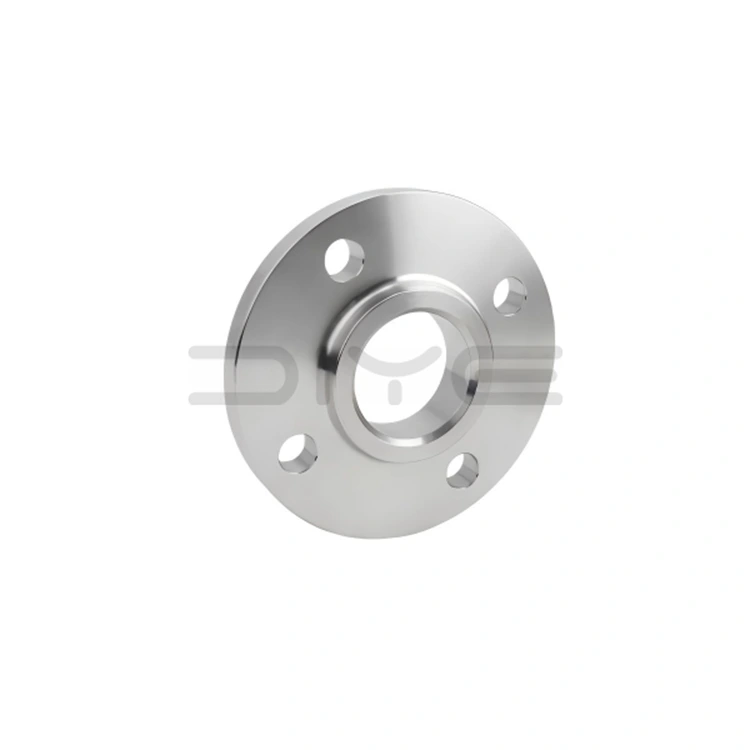

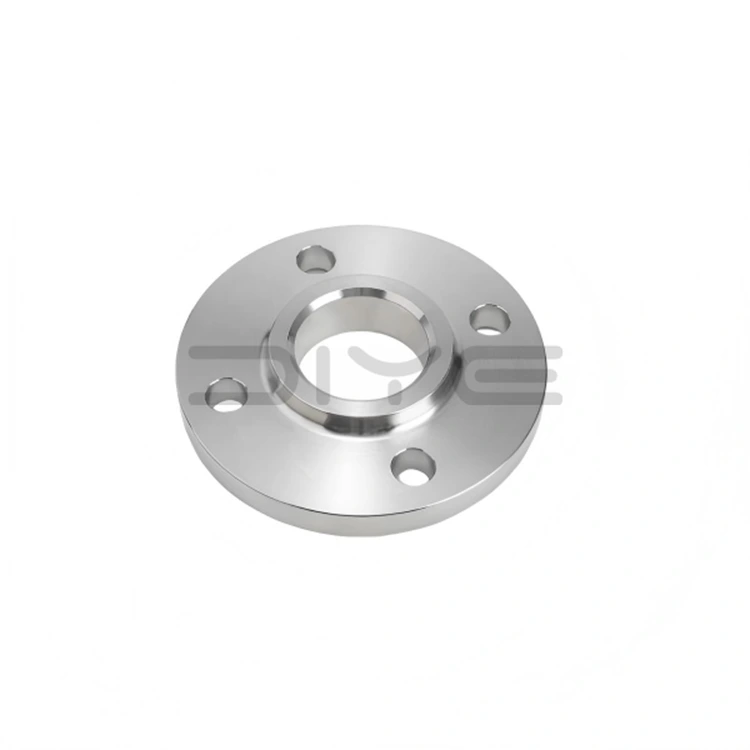

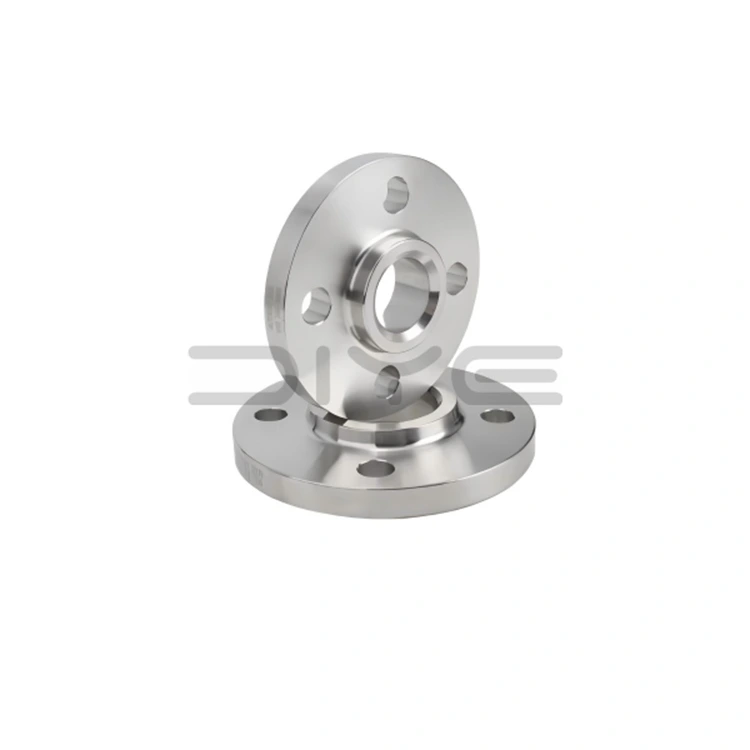

Flangia di saldatura slip-on

Le flange per saldatura Slip-On sono il prodotto principale di DIYE VALVE, utilizzato per ottenere connessioni rimovibili tra tubi, valvole, pompe e recipienti a pressione. Sono caratterizzati da una struttura semplice, da un'installazione conveniente e da un elevato rapporto costo-efficacia, che li rendono uno dei tipi di flangia più utilizzati nel campo industriale.

Il loro principio di funzionamento principale è quello di formare una tenuta affidabile comprimendo la guarnizione, prevenendo perdite di fluido durante il funzionamento della tubazione. Allo stesso tempo, migliorano la resistenza strutturale del giunto del tubo, resistono alle vibrazioni e alla pressione, facilitano l'ispezione, la manutenzione e la modifica delle tubazioni delle apparecchiature e riducono i costi di funzionamento e manutenzione del sistema.

Specifiche e standard del prodotto

1. Rigorosamente conforme agli standard internazionali

La flangia di saldatura Slip-On VALVE DIYE aderisce rigorosamente agli standard ASME B16.5 (diametro standard) e ASME B16.47 (diametro grande personalizzato). I componenti corrispondenti sono conformi agli standard ASTM, garantendo compatibilità e intercambiabilità con i sistemi di tubazioni internazionali.

2. Gamma completa di specifiche e possibilità di personalizzazione

- Valori di pressione: Classe standard da 150 a 2500, che copre la maggior parte delle condizioni operative di bassa e media pressione.

- Diametri standard: NPS 1/2″–24″, adatti per tubazioni di processo convenzionali.

- Servizi di personalizzazione: supporta diametri grandi, diametri speciali, spessori speciali e superfici di tenuta speciali per soddisfare le esigenze individuali.

3. Opzioni della superficie di tenuta

- RF (Raised Face): Adatto per condizioni operative convenzionali generali, il più utilizzato.

- MFM (Mixed Face): previene il distacco della guarnizione, adatto per fluidi contenenti particelle o erosione.

- FF (piatto): adatto per applicazioni a pressione atmosferica, apparecchiature e tubi smaltati e in plastica.

Vantaggi fondamentali

1. Elevato rapporto costo-efficacia: struttura semplice, bassi costi di produzione, installazione rapida, riduzione dei tempi di costruzione e riduzione dei costi di manodopera.

2. Prestazioni affidabili: controllo di qualità rigoroso durante l'intero processo, dalle materie prime alla produzione, forte resistenza alla pressione, resistenza alle vibrazioni e capacità di prevenzione delle perdite.

3. Ampia compatibilità: adattabile a vari materiali e sistemi di tubazioni, è conforme agli standard internazionali e facilita la sostituzione e la manutenzione.

Scenari applicativi

La flangia di saldatura Slip-On è ampiamente utilizzata nei settori chimico, petrolifero, energetico, HVAC e in vari progetti di ingegneria industriale, particolarmente adatta per condotte di processo convenzionali a media e bassa pressione. Si tratta della scelta ideale per la connessione delle tubazioni in scenari che richiedono un'installazione conveniente e un elevato rapporto costo-efficacia.

Servizi a valore aggiunto

1. Trattamento superficiale: fornisce servizi di decapaggio e passivazione e servizi di rivestimento anticorrosione per prolungare la durata del prodotto.

2. Supporto per la documentazione: fornisce documentazione tecnica multilingue e documenti doganali per il commercio estero per un comodo commercio internazionale e un utilizzo in loco.

3.Supporto per la personalizzazione: un team tecnico professionale fornisce soluzioni personalizzate complete per soddisfare le esigenze specifiche dei clienti.

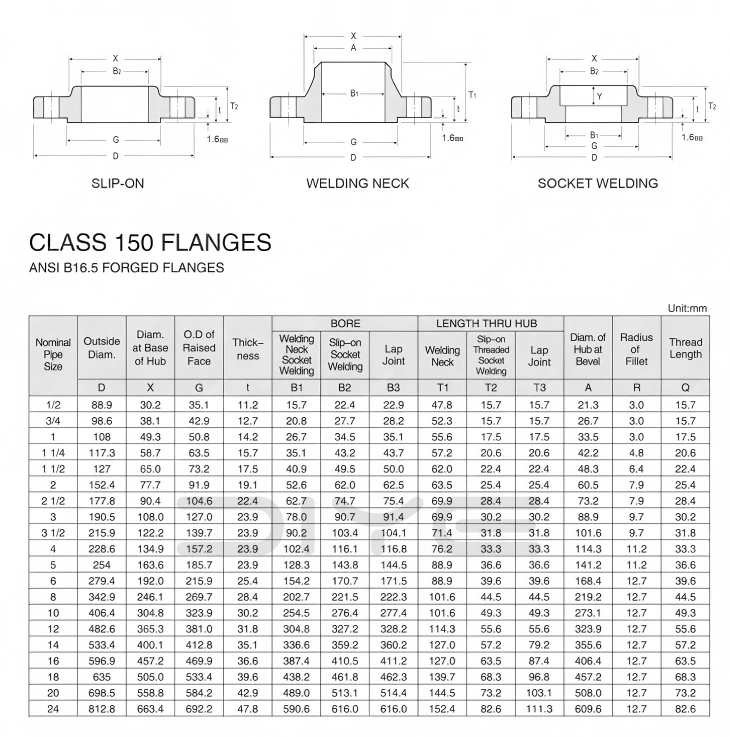

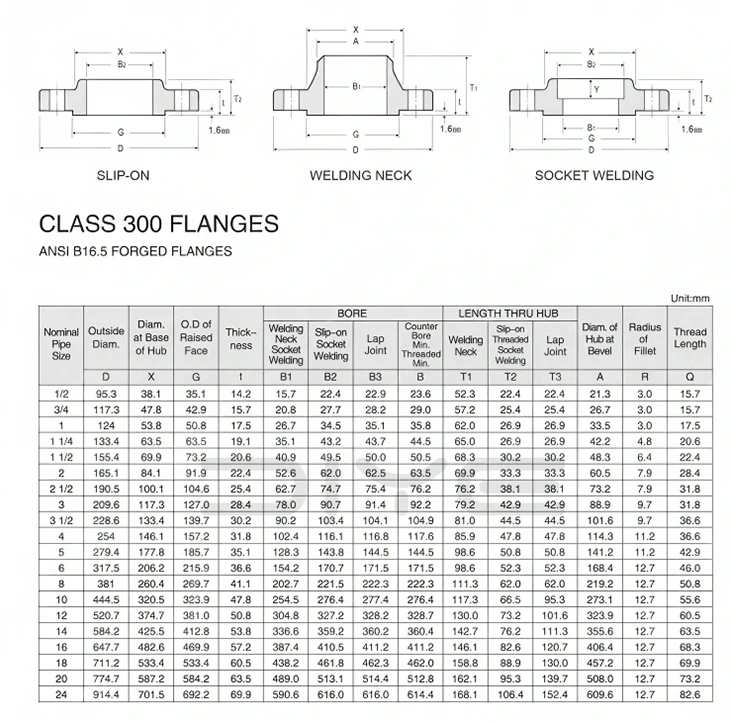

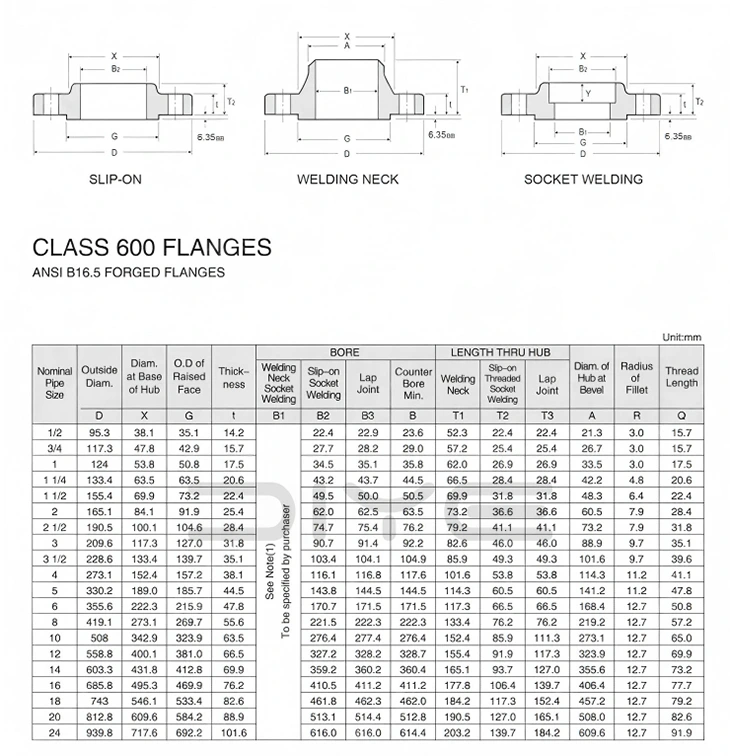

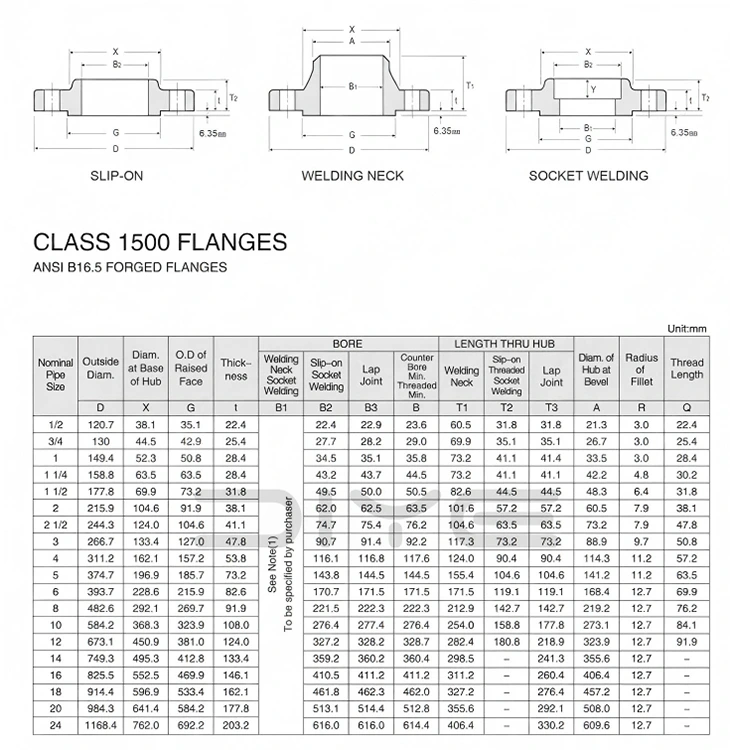

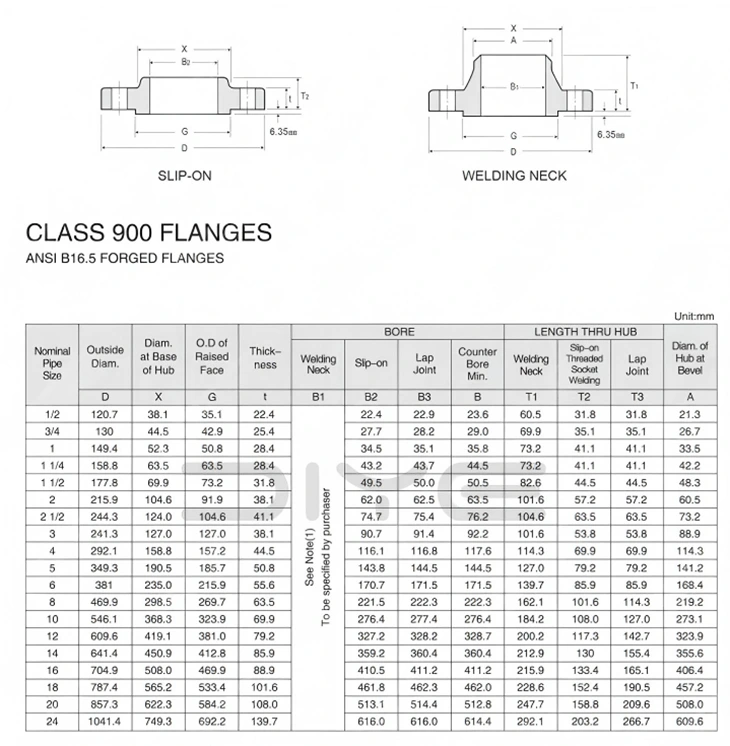

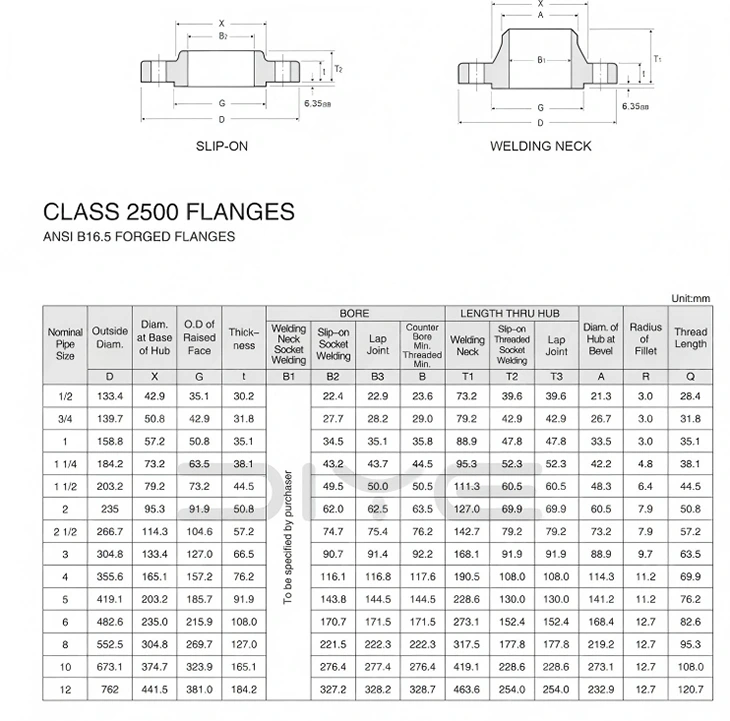

Parametri tecnici

DIYE VALVE, una fabbrica cinese con molti anni di esperienza nella produzione ed esportazione di flange, possiede un team tecnico professionale e un rigoroso sistema di controllo qualità per garantire che ogni flangia di saldatura slip-on soddisfi gli standard internazionali e i requisiti dei clienti. Ci impegniamo a diventare un fornitore di flange affidabile a livello globale.

Domande frequenti

D: Quali parametri devono essere forniti quando si ordinano flange standard americane?

A: Standard (ASME B16.5/B16.47) + dimensione NPS + classe di pressione + modello (WN/SO/BL, ecc.) + superficie di tenuta + materiale + requisiti di consegna.

D: Come scegliere tra superfici di tenuta RF e RJ nelle flange standard americane?

A: RF (Raised Face): tipo universale, adatto per guarnizioni a spirale, sufficiente per la maggior parte delle condizioni di lavoro a media e bassa pressione;

RJ (Ring Joint Face): Esclusivo per alta temperatura e alta pressione, accoppiato con guarnizioni ad anello metallico ottagonale/ellittico, utilizzato per teste di pozzo di petrolio e gas, autoclavi e condotte principali del vapore.

D: Qual è il confine tecnico tra le flange ASME B16.5 e B16.47?

A: B16.5: Flange per tubi convenzionali, NPS 1/2″～NPS 24″, la forza principale per condotte petrolchimiche e di processo;

B16.47: Flange per tubazioni di grande diametro, NPS＞24″, divise in Serie A e Serie B, utilizzate per condotte a lunga distanza e grandi interfacce nei serbatoi.

D: Quali sono i gradi standard di acciaio al carbonio/acciaio inossidabile per le flange standard americane?

· Forgiati in acciaio al carbonio: A105 (per condizioni di lavoro ad alta temperatura);

· Forgiati in acciaio inossidabile: A182 F304 / F316L;

· Acciaio legato: A182 F11/F22 (per potenza termica ad alta temperatura);

· Acciaio per basse temperature: A350 LF2/LF3 (per condizioni di lavoro criogeniche).
