Flangia GOST 12820-80

La nostra flangia GOST 12820-80 è prodotta sulla base di due sistemi standard GOST principali, che formano un sistema tecnico completo compatibile con le specifiche delle tubazioni tradizionali russe e di prossima generazione:

1. GOST 12820-80: uno standard classico specifico per flange slip-on in acciaio a media e bassa pressione, adatto per PN 0,1–2,5 MPa, DN10–1600, dotato principalmente di superfici di tenuta RF/FF, ampiamente utilizzato nelle condotte convenzionali municipali e industriali generali.

2. GOST 33259-2015: un nuovo standard principale universale che sostituisce il vecchio standard, copre tutti i valori di pressione (PN1–250) e tutti i tipi di flangia, inclusi slip-on, weld neck, flangia libera e flangia cieca, soddisfacendo le esigenze di progetti diversificati e ad alta pressione.

Parametri principali del prodotto

1. Intervallo di pressione e diametro

- Pressione nominale (PN): 6 livelli (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), che coprono condizioni operative da 0,1 a 2,5 MPa.

- Diametro nominale (DN): DN10–1600 (½"–64"), corrispondente alle specifiche delle tubazioni industriali tradizionali.

2. Tipo di superficie di tenuta

- Tipo standard: RF (Raised Face, Type 02) con linea di galleggiamento, rugosità Ra≤3,2μm; FF (Flat Face, Type 01) a filo con il piano della flangia.

- Tipi opzionali: MFM (Raised Face), TG (Tongue & Groove), adatti per ambienti corrosivi/ad alta pressione.

3. Selezione dei materiali

Utilizza gli standard russi tradizionali e materiali internazionali equivalenti, conformi allo standard GOST 12816-80:

- Acciaio inossidabile: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Acciaio al carbonio: St20, St35; Acciaio bassolegato: 16Mn.

Produzione e Garanzia di Qualità

1. Controllo della produzione

- La precisione dimensionale, inclusi diametro esterno, diametro interno, distanza centrale del foro del bullone, spessore e altezza della superficie di tenuta, è rigorosamente conforme alle tabelle standard;

- I processi avanzati di lavorazione e forgiatura CNC garantiscono prestazioni stabili del prodotto e elevata consistenza.

2. Controllo di qualità

- Ispezione dell'intero articolo: ispezione visiva, misurazione dimensionale e test idrostatico a pressione nominale pari a 1,5 volte;

- Certificazione completa: per ogni lotto vengono forniti il ​​certificato del materiale GOST, la certificazione EAC e il rapporto di ispezione della qualità.

Copertura del tipo di flangia:

1. 01: Flangia piana (tipo nucleo PL, GOST 12820-80)

2. 02: Flangia presa (SO)

3. 03: Flangia allentata (LJ)

4. 04: Flangia di testa allentata (LJ)

5. 05: Flangia di testa (WN, conforme a GOST 12821-80)

6. 06: Flangia cieca (BL)

Servizi di personalizzazione e supporto:

1. Personalizzazione non standard: dimensioni, materiale e superficie di tenuta possono essere personalizzati in base ai disegni di progetto;

2. Fornitura unica: fornisce elementi di fissaggio e sigilli GOST corrispondenti, semplificando il processo di approvvigionamento e garantendo la compatibilità;

3. Adattabilità al mercato: i prodotti sono pienamente conformi agli standard del mercato russo e della CSI, adatti a progetti a lungo termine e alla cooperazione nel commercio estero.

La flangia DIYE VALVE GOST 12820-80 combina produzione professionale, conformità agli standard e qualità affidabile, rendendola il prodotto preferito per le connessioni di tubazioni a bassa e media pressione nei mercati russo, CSI e dell'Asia centrale. Aderiamo innanzitutto ai principi della qualità e del cliente in primo luogo, fornendo fornitura stabile e supporto tecnico ai nostri partner globali.

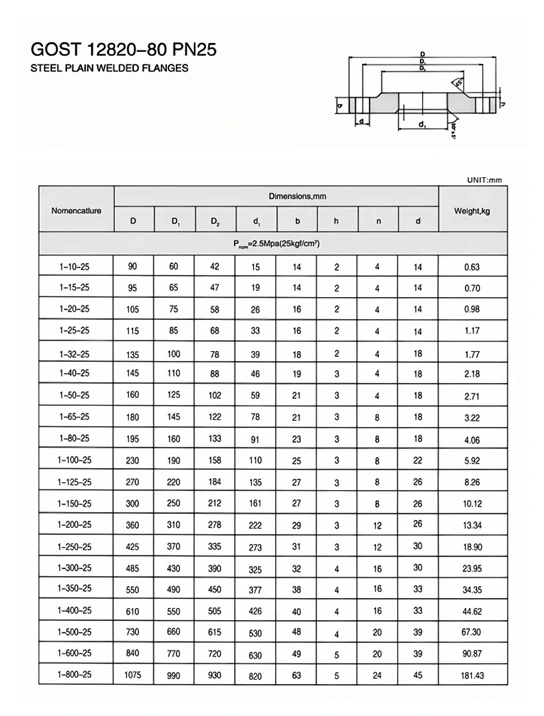

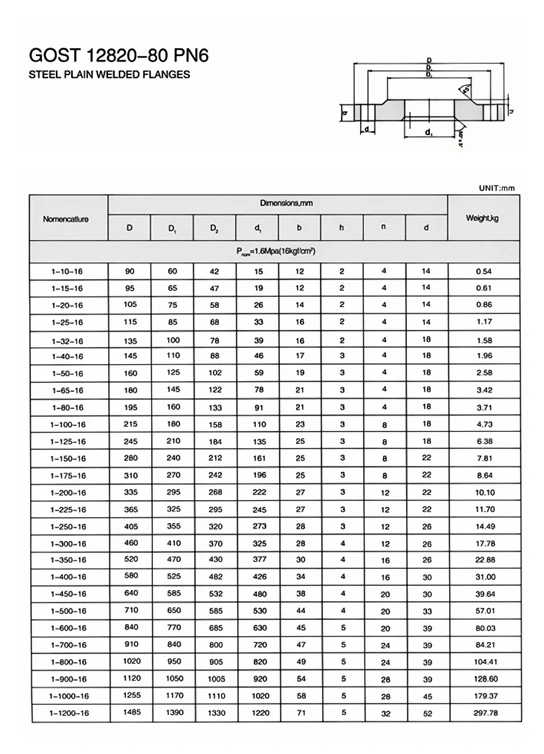

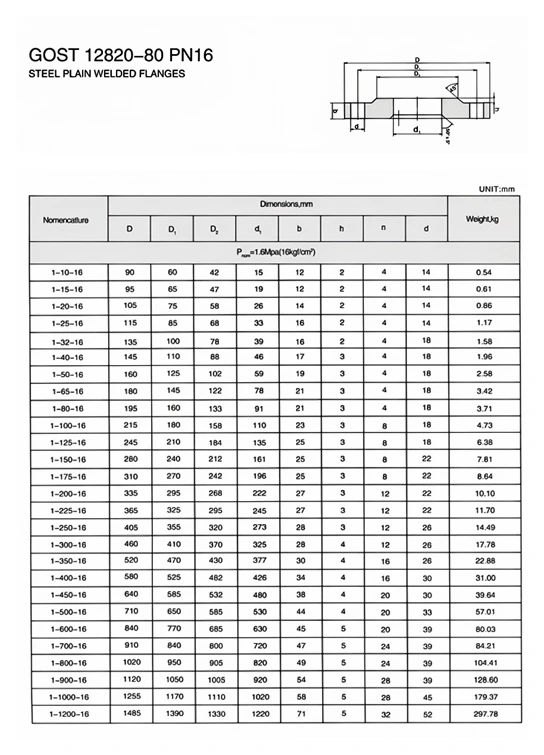

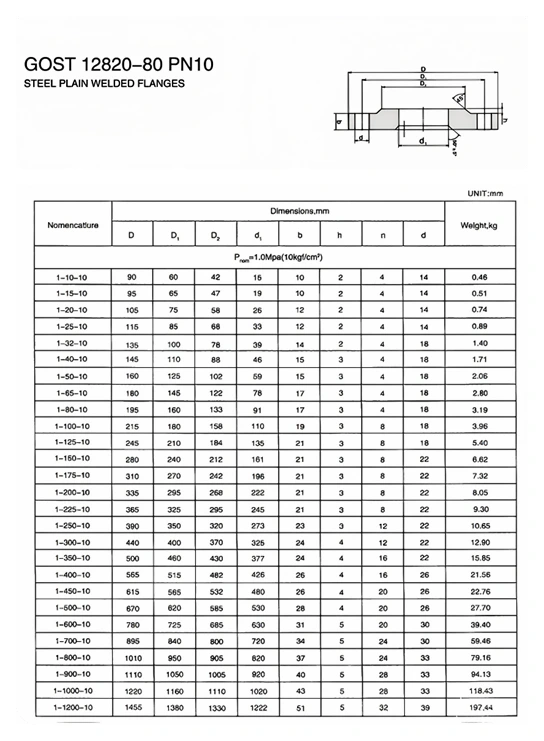

Specifiche tecniche

Domande frequenti

D: Quali sono gli standard fondamentali comuni per le flange GOST 12820-80?

A: GOST 12820-80 è un vecchio standard classico, specializzato in flange slip-on in acciaio a media e bassa pressione; GOST 33259-2015 è una nuova versione dello standard principale generale, che sostituisce completamente il vecchio sistema, copre tutti i livelli di pressione e tutti i tipi di flange e si collega alle moderne imprese russe e ai progetti di certificazione EAC.

D: I due standard possono essere sostituiti e agganciati tra loro?

R: Le dimensioni convenzionali sono compatibili, ma per l'alta pressione, la superficie di tenuta, lo spessore della parete e i parametri dei bulloni, prevarrà GOST 33259-2015; GOST 12820-80 può essere utilizzato per la manutenzione delle vecchie apparecchiature e il nuovo standard del 2015 deve essere implementato per i nuovi progetti di costruzione.

D: Come scegliere tra flange slip-on GOST e flange Weld Neck?

A: Le flange slip-on GOST 12820-80 sono adatte per temperature normali, media e bassa pressione, approvvigionamento idrico generale e condotte di drenaggio/processo; Le flange del collo saldato GOST 33259-2015 sono resistenti alle alte temperature e alle alte pressioni, antivibranti e utilizzate per petrolio e gas, industria chimica, vapore principale e altre condotte ad alto rischio.

D: Quali sono i tipi comuni di superfici di tenuta delle flange GOST 12820-80?

A: RF (Raised Face, il più comunemente usato), FF (Flat Face), MFM (Male-Female Face), TG (Tongue and Groove Face), RJ (Ring Joint Face, configurazione di fascia alta del nuovo standard, dedicata alla sigillatura di metalli ad alta temperatura e alta pressione).

D: Quali tubazioni e bulloni sono abbinati alle flange GOST 12820-80?

R: È abbinato a tubi in acciaio standard GOST e bulloni e dadi speciali GOST. Le guarnizioni sono selezionate tra guarnizioni in gomma standard GOST, guarnizioni a spirale e guarnizioni ad anello metallico. Il set completo di abbinamento previene le perdite.
