A saracinesca in acciaio forgiatoè una valvola di isolamento industriale progettata per avviare o arrestare il flusso del fluido spostando verticalmente una saracinesca all'interno o all'esterno del passaggio del flusso. I suoi componenti forgiati contenenti pressione, le opzioni di costruzione compatta e la disponibilità in diversi materiali e classi di pressione lo rendono una scelta pratica per sistemi di tubazioni esigenti, inclusi impianti di petrolio e gas, centrali elettriche, unità di trattamento chimico e applicazioni con vapore.
Tuttavia, la scelta della valvola giusta implica qualcosa di più della semplice selezione della dimensione nominale del tubo. Gli acquirenti devono valutare la pressione operativa, la temperatura, la compatibilità dei fluidi, le connessioni terminali, gli standard applicabili e i requisiti di manutenzione. Questa guida spiega come funzionano le valvole a saracinesca in acciaio forgiato, dove vengono utilizzate e come specificare un prodotto adatto per un servizio affidabile a lungo termine.
Sommario
- Cos'è una valvola a saracinesca in acciaio forgiato?
- Come funziona una valvola a saracinesca in acciaio forgiato?
- Quali sono i suoi principali vantaggi?
- Dove vengono utilizzate le valvole a saracinesca in acciaio forgiato?
- Quali materiali sono disponibili?
- Quali tipi e connessioni finali sono disponibili?
- Come si confronta con una valvola a saracinesca in acciaio fuso?
- Come possono gli acquirenti selezionare la valvola giusta?
- Come dovrebbe essere installato e mantenuto?
- Quali errori di acquisto comuni dovrebbero essere evitati?
- Domande frequenti

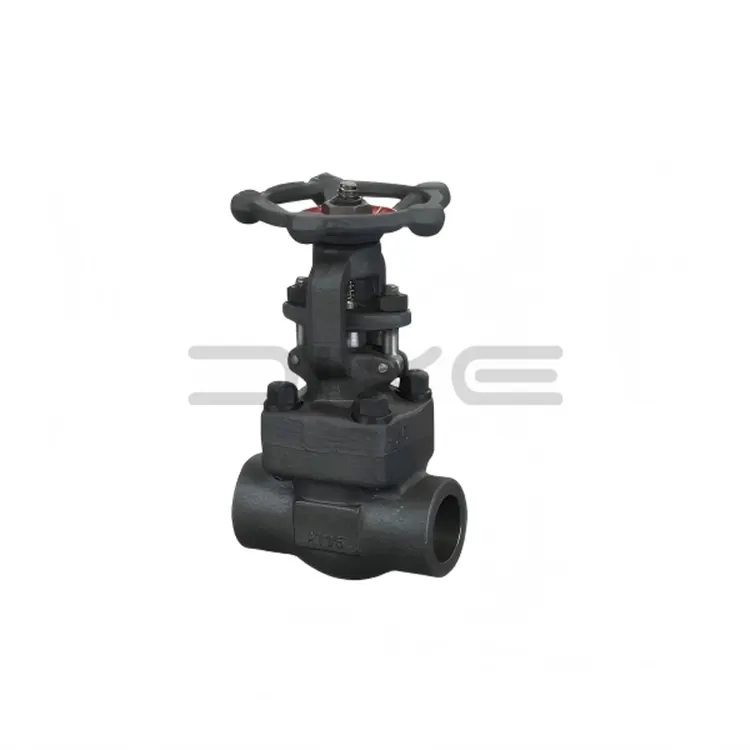

1. Cos'è una valvola a saracinesca in acciaio forgiato?
Una valvola a saracinesca in acciaio forgiato è una valvola meccanica il cui corpo e, a seconda della versione, altri componenti contenenti pressione sono realizzati in acciaio forgiato. Durante la forgiatura, il metallo riscaldato viene modellato sotto la forza di compressione. Questo processo può produrre una struttura del materiale relativamente uniforme e ridurre i tipi di discontinuità interne associati ad alcuni processi di fusione, sebbene la qualità finale dipenda ancora dalle specifiche del materiale, dalla pratica di forgiatura, dal trattamento termico, dalla lavorazione meccanica e dall'ispezione.
I controlli della valvola fluiscono attraverso una saracinesca mobile, comunemente chiamata cuneo. Quando la valvola è completamente aperta, la saracinesca si allontana dal passaggio del flusso principale. Quando è completamente chiuso, impegna le superfici di seduta per interrompere il flusso.
Le valvole a saracinesca in acciaio forgiato sono comunemente selezionate per tubazioni industriali di piccolo diametro e compiti ad alta pressione. Le valvole compatte in acciaio forgiato sono spesso specificate nella norma API 602, in base all'ambito della norma e al design del prodotto selezionato.
2. Come funziona una valvola a saracinesca in acciaio forgiato?
Una valvola a saracinesca in acciaio forgiato utilizza il movimento lineare della saracinesca per fornire il controllo del flusso on-off. La maggior parte dei progetti manuali funziona tramite un volantino collegato a uno stelo filettato. A seconda della costruzione, lo stelo si alza visibilmente durante il funzionamento oppure rimane in posizione verticale fissa mentre ruota per muovere il cancello.
Apertura della valvola
Ruotando il volantino nel senso di apertura si allontana il cancello dalla zona di seduta. Una volta che la saracinesca libera il passaggio del flusso, il fluido può viaggiare attraverso la valvola con un'ostruzione relativamente ridotta rispetto a molti modelli di valvole di strozzamento.
Chiusura della valvola
Ruotando il volantino in senso contrario il cancello si avvicina alle sedi. Le superfici di appoggio correttamente abbinate stabiliscono la funzione di intercettazione prevista quando la valvola raggiunge la posizione di chiusura specificata.
Perché la posizione operativa è importante
Le valvole a saracinesca sono destinate principalmente al servizio completamente aperto o completamente chiuso. Mantenere una valvola a saracinesca convenzionale parzialmente aperta per periodi prolungati può esporre la saracinesca e le superfici di appoggio a flussi ad alta velocità, vibrazioni, erosione e usura irregolare. Laddove è richiesta una regolazione continua del flusso, spesso è più adatta una valvola a globo o una valvola di controllo opportunamente selezionata.
La coppia operativa effettiva, la capacità di flusso e le prestazioni di intercettazione della valvola dipendono dal design, dalle dimensioni, dal differenziale di pressione, dalle caratteristiche del fluido e dalle condizioni. Gli acquirenti dovrebbero utilizzare la documentazione del produttore anziché dare per scontato che tutte le valvole a saracinesca in acciaio forgiato funzionino in modo identico.
3. Quali sono i principali vantaggi delle valvole a saracinesca in acciaio forgiato?
3.1 Forza per un servizio esigente
I componenti forgiati realizzati correttamente possono offrire proprietà meccaniche e consistenza del materiale favorevoli. Ciò rende la costruzione in acciaio forgiato attraente per applicazioni che comportano pressioni elevate, variazioni di temperatura e condizioni operative impegnative quando il materiale selezionato e il design della valvola sono adatti.
3.2 Opzioni di installazione compatta
Molte valvole a saracinesca in acciaio forgiato sono disponibili in configurazioni compatte per linee di processo di piccolo diametro, tubazioni ausiliarie, connessioni di strumenti, scarichi e sfiati. Le loro dimensioni possono essere utili laddove lo spazio di installazione è limitato.
3.3 Molteplici scelte di materiali
A seconda della gamma di prodotti, gli acquirenti possono selezionare acciaio al carbonio, acciaio al carbonio a bassa temperatura, acciaio legato o acciaio inossidabile. L'adattamento del materiale al fluido di processo e alla temperatura aiuta a gestire i rischi di corrosione, le esigenze meccaniche e la durata di servizio.
3.4 Funzione di isolamento semplice
Il meccanismo del cancello è progettato per il funzionamento on-off piuttosto che per la regolazione continua del flusso. Nelle applicazioni adatte, ciò fornisce uno scopo operativo chiaro e può semplificare la progettazione del sistema.
3.5 Configurazioni di connessione flessibili
A seconda delle dimensioni della valvola, della classe di pressione, del produttore e dello standard di progettazione, possono essere disponibili connessioni filettate, a saldare, di testa e flangiate. Questa flessibilità consente agli ingegneri di coordinare la valvola con le disposizioni delle tubazioni esistenti.
- Resistenza e consistenza strutturale potenzialmente favorevoli grazie ad un'adeguata costruzione forgiata.
- Design compatti per applicazioni selezionate di piccolo diametro.
- Opzioni di materiali per diversi requisiti di pressione, temperatura e corrosione.
- Isolamento pratico dei fluidi di processo in sistemi compatibili.
- Opzioni di connessione che supportano diversi requisiti di installazione.
4. Dove vengono utilizzate le valvole a saracinesca in acciaio forgiato?
L'idoneità di una valvola a saracinesca in acciaio forgiato dipende dalle condizioni operative e dalle specifiche di progettazione approvate. Le aree di applicazione comuni includono quanto segue.
Lavorazione del petrolio e del gas
Le valvole in acciaio forgiato possono essere installate in tubazioni di processo, linee ausiliarie, punti di campionamento, scarichi e altri punti di isolamento. Prima della selezione è necessario stabilire la compatibilità dei materiali, i valori di pressione-temperatura ed eventuali requisiti di servizio acido.
Sistemi di produzione di energia e vapore
Le centrali elettriche utilizzano valvole di isolamento nei servizi ausiliari legati al vapore, nei sistemi di acqua di alimentazione e in altre linee di processo. Il servizio ad alta temperatura richiede un'attenta valutazione della resistenza del materiale, dei valori di pressione-temperatura, dei materiali di tenuta e del ciclo termico.
Impianti chimici e petrolchimici
La lavorazione chimica può coinvolgere fluidi aggressivi, temperature elevate o mezzi pericolosi. Potrebbero essere necessarie opzioni in acciaio inossidabile o leghe idonee, ma nessun materiale deve essere considerato universalmente resistente alla corrosione. La compatibilità deve essere confermata per la concentrazione chimica effettiva, la temperatura e l'ambiente operativo.
Utilità industriali
I servizi di pubblica utilità compressi, i sistemi idrici, le apparecchiature termiche e le condotte industriali generali possono utilizzare valvole a saracinesca in acciaio forgiato laddove la classe di pressione, il materiale e le connessioni della valvola soddisfano i requisiti del progetto.
5. Quali materiali sono disponibili per le valvole a saracinesca in acciaio forgiato?
La selezione del materiale influisce sul contenimento della pressione, sulla capacità di temperatura, sulla resistenza alla corrosione e sui requisiti generali di manutenzione. Le famiglie di materiali comuni includono i seguenti esempi.
| Materiale | Caratteristiche tipiche | Considerazioni sulla selezione |
|---|---|---|
| Acciaio al carbonio ASTM A105 | Comune acciaio al carbonio forgiato per servizi industriali generali | Verificare l'intervallo di temperatura applicabile, la pressione nominale e la compatibilità del fluido. |
| ASTM A350LF2 | Acciaio al carbonio forgiato specifico per applicazioni adatte a basse temperature | Confermare i requisiti della prova di impatto e la temperatura minima di progettazione. |
| ASTM A182 F11/F22 | Gradi di acciaio legato utilizzati in servizi selezionati a temperature elevate | Controllare il trattamento termico applicabile, la qualità del materiale e i limiti di pressione-temperatura. |
| ASTM A182 F304/F316 | Opzioni in acciaio inossidabile per ambienti corrosivi selezionati | Valutare la compatibilità chimica, l'esposizione al cloruro e la resistenza alla corrosione richiesta. |
Questi esempi non sono intercambiabili e la tabella non sostituisce una specifica del materiale approvata. Il grado esatto deve essere disponibile nella gamma di prodotti del produttore e compatibile con lo standard di progettazione della valvola applicabile.
Non trascurare i componenti interni
Il materiale del corpo da solo non determina le prestazioni complete della valvola. Gli acquirenti devono inoltre esaminare la saracinesca o il cuneo, lo stelo, le superfici della sede, l'imballaggio, la guarnizione del coperchio e altri componenti bagnati o contenenti pressione. I materiali del rivestimento e le disposizioni di tenuta devono essere adatti al fluido e alle condizioni operative previste.
6. Quali tipi e connessioni terminali sono disponibili?
6.1 Configurazioni del cofano
Un design con coperchio imbullonato utilizza elementi di fissaggio per collegare il coperchio al corpo della valvola. Per alcune applicazioni e gamme di prodotti può essere disponibile un design con coperchio sigillato a pressione o saldato. La configurazione appropriata dipende dallo standard specificato, dalla classe di pressione, dalla strategia di manutenzione e dal progetto del produttore.
6.2 Disegni con stelo ascendente e non ascendente
Nella configurazione con stelo ascendente, lo stelo si muove verso l'alto quando la valvola si apre, aiutando gli operatori a identificare visivamente la posizione del cancello. Una disposizione con stelo non ascendente mantiene l'altezza esterna dello stelo relativamente costante, il che può essere utile laddove lo spazio verticale è limitato. Le configurazioni disponibili variano in base al design.
6.3 Terminare le opzioni di connessione
| Connessione | Uso tipico | Considerazione chiave |
|---|---|---|
| Filettato | Sistemi di tubazioni di piccolo diametro compatibili | Confermare la forma della filettatura, le dimensioni, il metodo di tenuta e i limiti di pressione applicabili. |
| Saldatura a presa | Tubazioni saldate selezionate di piccolo diametro | Controllare le dimensioni della presa, le procedure di saldatura e i requisiti di installazione. |
| Saldatura di testa | Sistemi di tubazioni saldate dove specificato | Confermare la preparazione finale, la compatibilità dello spessore della parete e i requisiti di saldatura. |
| Flangiato | Sistemi di tubazioni che richiedono collegamenti staccabili | Far corrispondere le dimensioni della flangia, il rivestimento, la guarnizione, i bulloni e la pressione nominale. |
Non tutte le connessioni sono disponibili per ogni dimensione o classe di pressione. La specifica di acquisto dovrebbe identificare esplicitamente la connessione richiesta invece di fare affidamento su una descrizione generica del prodotto.
7. Come si confronta una valvola a saracinesca in acciaio forgiato con una valvola a saracinesca in acciaio fuso?
La differenza principale è il processo di produzione utilizzato per formare il corpo della valvola e altri componenti rilevanti. La forgiatura modella il metallo solido sotto la forza di compressione, mentre la fusione forma i componenti versando il metallo fuso in uno stampo. Ciascun metodo può produrre valvole affidabili quando la progettazione, i controlli di produzione, i materiali e i requisiti di ispezione sono appropriati.
| Fattore di confronto | Valvola a saracinesca in acciaio forgiato | Valvola a saracinesca in acciaio fuso |
|---|---|---|
| Processo di produzione | Il metallo viene modellato attraverso la forgiatura. | Il metallo fuso viene formato in uno stampo. |
| Posizionamento comune del prodotto | Applicazioni compatte e di piccolo diametro, compresi molti modelli ad alta pressione. | Spesso utilizzato per valvole di dimensioni maggiori e per un'ampia gamma di sistemi di tubazioni industriali. |
| Struttura materiale | Può fornire un flusso di grano favorevole e una consistenza del materiale. | La qualità dipende dalla progettazione della fusione, dal controllo del processo e dall'ispezione dei difetti. |
| Flessibilità progettuale | Dipende dalla capacità di forgiatura, dalla geometria e dai requisiti di lavorazione. | Può ospitare forme complesse e configurazioni del corpo più grandi. |
| Priorità di selezione | Considerare la qualità della forgiatura, gli standard di progettazione, le dimensioni e le condizioni di servizio. | Considerare la qualità della fusione, gli standard di progettazione, le dimensioni e le condizioni di servizio. |
Nessuna delle due costruzioni è automaticamente la scelta migliore per ogni applicazione. Una valvola forgiata può essere preferibile per una linea compatta ad alta pressione, mentre una valvola fusa può essere più pratica per un sistema di diametro maggiore. La decisione corretta dovrebbe basarsi sui requisiti tecnici, sugli standard approvati, sulla certificazione dei materiali e sul costo totale del ciclo di vita piuttosto che sulla sola terminologia di produzione.
8. In che modo gli acquirenti possono selezionare la giusta valvola a saracinesca in acciaio forgiato?
Per i team di approvvigionamento, una specifica incompleta della valvola può comportare ritardi nei preventivi, consegne errate, difficoltà di installazione o prestazioni operative inadeguate. Utilizzare la seguente lista di controllo quando si prepara una richiesta.
Quando richiedono un preventivo a Wenzhou Diye Valve And Fittings Co., Ltd., gli acquirenti possono utilizzare questa lista di controllo per organizzare i requisiti tecnici e ridurre il rischio di ripetuti chiarimenti delle specifiche.
La selezione e l'approvazione finali della valvola devono essere eseguite da personale qualificato in base al codice delle tubazioni applicabile, alle specifiche di progetto e alla documentazione certificata del produttore.
9. Come deve essere installata e mantenuta una valvola a saracinesca in acciaio forgiato?
Prima dell'installazione
- Controllare la targhetta, l'identificazione del materiale, la classe di pressione, le dimensioni, le connessioni terminali e le specifiche di acquisto.
- Ispezionare la valvola per eventuali danni dovuti al trasporto, contaminazione, corrosione o superfici di tenuta danneggiate.
- Verificare che la valvola sia compatibile con il fluido della linea e con le effettive condizioni pressione-temperatura.
- Mantenere pulito il passaggio interno e proteggere le estremità esposte fino all'installazione.
Durante l'installazione
- Seguire le istruzioni di installazione del produttore e le procedure di tubazione applicabili.
- Allineare la valvola alla tubazione senza forzare il corpo o utilizzare la valvola per correggere il disallineamento delle tubazioni.
- Utilizzare guarnizioni, elementi di fissaggio, materiali sigillanti per filettature e procedure di saldatura adeguati per la connessione selezionata.
- Evitare che il calore o i detriti della saldatura danneggino i componenti interni, le guarnizioni o le superfici delle sedi.
- Assicurarsi che il volantino o l'attuatore possa essere azionato in sicurezza e che sia disponibile spazio sufficiente per la manutenzione.
Durante la manutenzione ordinaria
Stabilire un programma di ispezione basato sulla severità del servizio, sulla frequenza operativa, sulle raccomandazioni del produttore e sulle procedure di sicurezza del sito. Verificare la presenza di perdite esterne attorno alla guarnizione dello stelo e al giunto del coperchio, corrosione, resistenza operativa insolita e danni visibili. Esaminare eventuali perdite di prestazioni di arresto prima che diventino un problema operativo più ampio.
Prima dell'ispezione o della manutenzione, isolare il sistema, depressurizzarlo, drenare o spurgare la sezione pertinente come richiesto e verificare le condizioni di sicurezza. Non allentare mai le parti contenenti pressione mentre la valvola è pressurizzata. Fluidi pericolosi, temperature elevate e pressione intrappolata richiedono controlli appropriati e personale qualificato.
10. Quali errori di acquisto comuni dovrebbero essere evitati?
Scelta solo in base alla classe di pressione
Una classe di pressione non rappresenta una pressione ammissibile universale ad ogni temperatura. Confermare il valore nominale pressione-temperatura specifico del materiale e i limiti dell'intero gruppo valvola.
Ignorando il fluido e i materiali interni
Un corpo forgiato robusto non può compensare uno stelo, una sede, una baderna o una guarnizione incompatibili. Esaminare la distinta base completa per il servizio previsto.
Utilizzo di una valvola a saracinesca per la strozzatura continua
Le valvole a saracinesca convenzionali sono progettate principalmente per l'isolamento. Per la modulazione continua, prendere in considerazione una valvola di controllo o un altro progetto specificatamente progettato per la strozzatura.
Supponendo che ogni produttore offra la stessa configurazione
Le gamme di dimensioni, le classi di pressione, le disposizioni del coperchio, le combinazioni di trim e le connessioni terminali differiscono in base alla linea di prodotto. Ottenere una scheda tecnica scritta e confermare l'esatta configurazione prima di ordinare.
Visione dei documenti di ispezione
Per le applicazioni critiche, un preventivo basso senza la necessaria tracciabilità dei materiali o documentazione di test può creare ulteriori rischi di progetto. Definire i requisiti di documentazione prima dell'acquisto.
Una buona pratica di approvvigionamento inizia con una specifica tecnica completa e termina con la verifica che la valvola consegnata corrisponda alla documentazione approvata.
11. Domande frequenti
Q1. Qual è lo scopo principale di una valvola a saracinesca in acciaio forgiato?
Il suo scopo principale è isolare una tubazione consentendo o arrestando il flusso del fluido. È generalmente destinato al funzionamento completamente aperto o completamente chiuso piuttosto che alla regolazione del flusso continuo.
Q2. Una valvola a saracinesca in acciaio forgiato è adatta per applicazioni ad alta pressione?
Può essere adatto quando il design, i materiali, la classe di pressione, i limiti di temperatura e le connessioni terminali soddisfano i requisiti operativi. La pressione effettiva consentita deve essere verificata utilizzando le tabelle dei valori nominali applicabili e la documentazione del prodotto certificato.
Q3. Cos'è l'API 602?
API 602 è uno standard comunemente specificato per valvole a saracinesca, a globo e di ritegno compatte in acciaio nell'ambito del suo ambito definito. Gli acquirenti devono verificare l'edizione applicabile, il tipo di valvola, la gamma di dimensioni e i requisiti del progetto.
Q4. Quale materiale è migliore per una valvola a saracinesca in acciaio forgiato?
Non esiste un unico materiale migliore per ogni applicazione. ASTM A105 è comunemente utilizzato per servizi con acciaio al carbonio, A350 LF2 per servizi specifici a bassa temperatura, acciai legati per servizi selezionati a temperature elevate e acciai inossidabili per ambienti corrosivi adatti. La scelta finale dipende dalle condizioni del processo e dalle specifiche applicabili.
Q5. È possibile utilizzare una valvola a saracinesca in acciaio forgiato per il vapore?
Sì, alcuni design e combinazioni di materiali sono adatti al servizio a vapore. Gli acquirenti devono confermare la pressione del vapore, la temperatura, il tipo di materiale, la compatibilità dell'imballaggio e della guarnizione e i valori di pressione-temperatura applicabili prima dell'installazione.
Q6. Qual è la differenza tra una valvola a saracinesca in acciaio forgiato e una in acciaio fuso?
La differenza principale è il processo di produzione. La forgiatura modella il metallo solido sotto la forza di compressione, mentre la fusione forma componenti dal metallo fuso. Entrambi possono essere appropriati quando la qualità della produzione, la progettazione, l'ispezione e i requisiti operativi sono adeguatamente affrontati.
D7. Quale connessione terminale dovrei scegliere?
La scelta dipende dalle dimensioni del tubo, dalla classe di pressione, dal design della tubazione, dai requisiti di installazione e dallo standard applicabile. Le connessioni filettate e con saldatura di tasca sono comuni in design selezionati di piccolo diametro, mentre le disposizioni con saldatura di testa e flangiate possono soddisfare altri requisiti di sistema.
Q8. Come posso ridurre i rischi di perdite?
Specificare materiali e componenti di tenuta compatibili, verificare l'ispezione richiesta e i test di pressione, installare la valvola secondo le istruzioni del produttore e stabilire procedure di ispezione di routine. La prevenzione delle perdite dipende dall'assemblaggio completo e dalle corrette pratiche operative.
D9. Quali informazioni devo fornire quando richiedo un preventivo?
Fornire dimensioni della valvola, quantità, classe di pressione, pressione e temperatura di esercizio, mezzo fluido, materiali del corpo e del rivestimento, connessione finale, standard applicabili, documenti richiesti e destinazione di consegna. Una scheda tecnica o una specifica delle tubazioni può aiutare a chiarire i requisiti tecnici.
Q10. Come posso verificare che una valvola a saracinesca in acciaio forgiato soddisfi i requisiti del mio progetto?
Esaminare la scheda tecnica del produttore, gli standard di progettazione applicabili, i certificati dei materiali, le informazioni dimensionali, la documentazione di ispezione e prova di pressione e qualsiasi approvazione specifica del progetto. Confermare tutti i requisiti critici prima di rilasciare l'ordine di acquisto.
Conclusione
Una valvola a saracinesca in acciaio forgiato può fornire un isolamento affidabile della tubazione quando la costruzione, il materiale, la pressione-temperatura e il tipo di connessione sono correttamente abbinati all'applicazione. Le sue opzioni di design compatto e la disponibilità in molteplici qualità di materiali lo rendono utile per determinati sistemi di petrolio e gas, produzione di energia, lavorazione chimica, vapore e sistemi di utilità industriale.
La decisione d’acquisto più efficace va oltre il prezzo. Una specifica tecnica chiaramente definita, requisiti di ispezione adeguati, compatibilità dei materiali verificata e pratiche di installazione corrette aiutano a ridurre i guasti evitabili e supportano l'affidabilità operativa a lungo termine.
Per gli acquirenti che valutano le valvole a saracinesca in acciaio forgiato, collaborare con un fornitore in grado di chiarire le configurazioni del prodotto e i requisiti di documentazione è un passo importante verso un progetto di successo.
