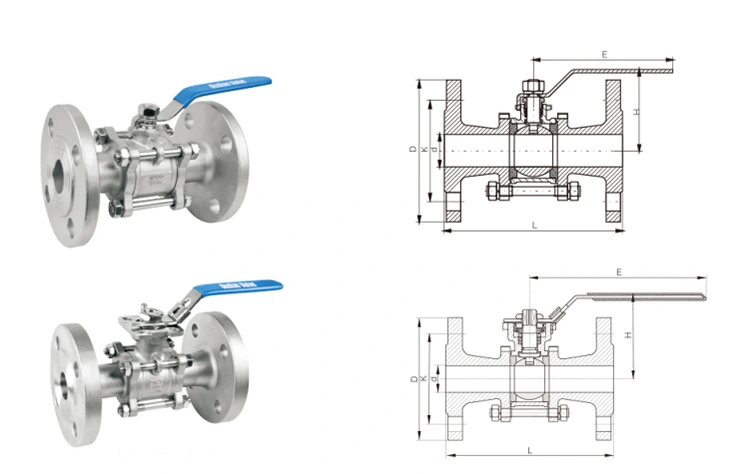

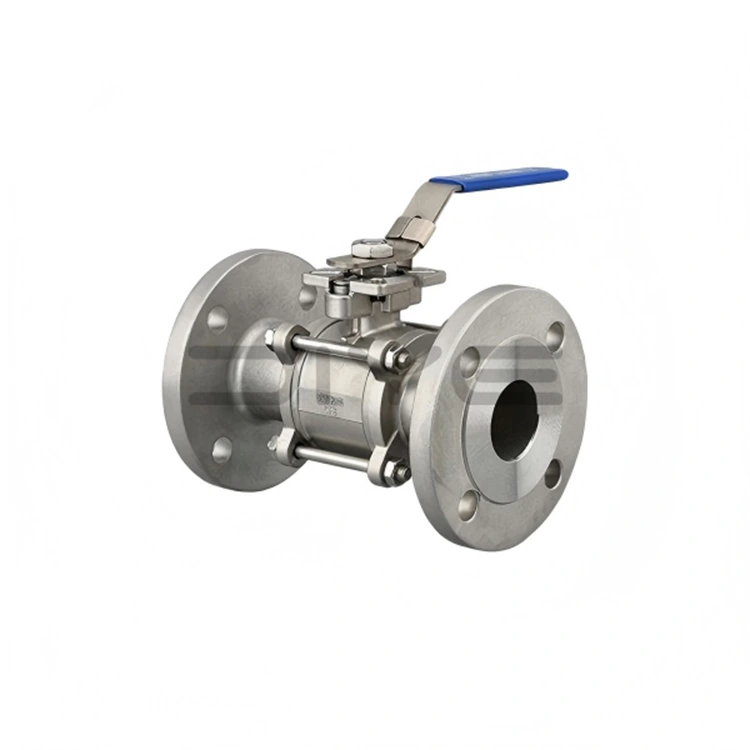

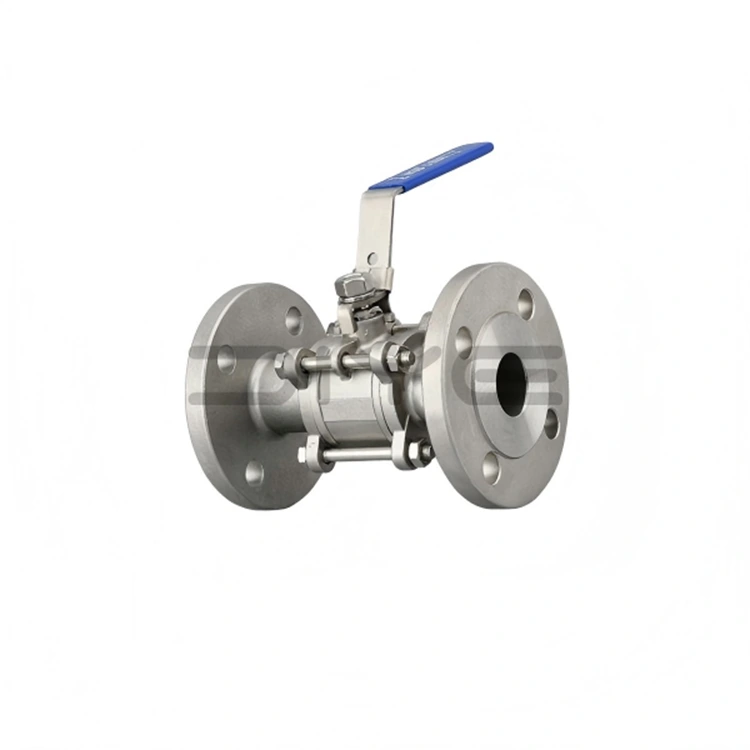

Valvola a sfera flangiata da 3 pezzi con cuscinetto di montaggio

La nostra valvola a sfera flangiata da 3 pezzi con cuscinetti di montaggio è progettata per il montaggio diretto dell'attuatore e la manutenzione in linea. Il corpo principale è realizzato in acciaio inossidabile 304 o 316L (l'acciaio fuso è disponibile per applicazioni specifiche), caratterizzato da una struttura del corpo valvola in tre pezzi imbullonata e un design a piattaforma alta conforme agli standard ISO 5211. Supporta il controllo dell'automazione pneumatica/elettrica ed è conforme agli standard flangiati GB (standard nazionale cinese), ANSI (standard americano) e DIN (standard tedesco). Un sistema completo di controllo qualità garantisce prestazioni costanti in tutti i lotti di produzione.

Principali vantaggi strutturali

1. Struttura staccabile in tre pezzi

- Composto da un corpo valvola sinistro, un corpo valvola destro e un corpo valvola centrale (incluso un gruppo nucleo sferico e stelo), fissato con bulloni.

- La manutenzione in linea è possibile senza smontare completamente la valvola dalla tubazione. È sufficiente allentare i bulloni, rimuovere il corpo della valvola centrale e rimuovere rapidamente il nucleo sferico, le guarnizioni e gli altri componenti interni per facilitare la pulizia, la manutenzione e la sostituzione delle parti vulnerabili.

- La distribuzione distribuita delle sollecitazioni migliora la resistenza complessiva del corpo valvola, rendendolo adatto al funzionamento di tubazioni a media e alta pressione e prevenendo efficacemente la deformazione e le perdite del corpo valvola.

- Riduce i tempi di inattività per la manutenzione e abbassa i costi di manutenzione, rendendolo particolarmente adatto a condizioni operative complesse che richiedono frequenti manutenzioni.

2. Struttura dello stelo a piattaforma alta conforme allo standard ISO 5211

- Il design superiore integrato con piattaforma alta è pienamente conforme agli standard ISO 5211, consentendo l'installazione diretta di attuatori pneumatici/elettrici senza supporti aggiuntivi.

- La valvola a sfera flangiata in 3 pezzi con cuscinetto di montaggio presenta una struttura dello stelo montata sul fondo e un design di compressione automatica della guarnizione della molla a doppio disco, che ottimizza le prestazioni di tenuta dello stelo e previene l'espulsione dello stelo in caso di aumenti anomali della pressione nella camera della valvola, migliorando così la sicurezza operativa.

- Alcuni modelli sono dotati di un dispositivo antistatico per rilasciare efficacemente l'elettricità statica e prevenire rischi per la sicurezza causati dall'accumulo di elettricità statica, rendendolo adatto per applicazioni con materiali infiammabili ed esplosivi.

- supporta il controllo automatico e il funzionamento remoto, migliorando l'efficienza operativa nella produzione in catena di montaggio e negli scenari non presidiati.

Specifiche e norma

1. Intervallo di dimensioni: DN10–DN200 (1/4 pollice–8 pollice)

2. Standard di flangia: GB (progetti di ingegneria nazionale), ANSI (mercato nordamericano), DIN (mercato europeo)

3. Materiale corpo valvola: acciaio inossidabile 304, acciaio inossidabile 316L, acciaio fuso (personalizzabile in base alle condizioni operative)

Materiali e prestazioni delle guarnizioni

1. Politetrafluoroetilene (PTFE): forte resistenza alla corrosione, eccellente effetto sigillante, intervallo di temperatura da -29 ℃ a +150 ℃, basso costo, adatto a condizioni normali di temperatura, pressione e mezzi privi di particelle, il più utilizzato e può ottenere una sigillatura bidirezionale a perdite zero.

2. Polifenilene solfuro (PPL): valvola a sfera flangiata da 3 pezzi con cuscinetto di montaggio, resistenza superiore alle alte temperature e all'usura, resistenza alla temperatura fino a -29 ℃ a +300 ℃, adatta per alte temperature, alta pressione e fluidi contenenti particelle leggere, adatta a condizioni industriali complesse come l'industria petrolifera e chimica, tenuta stabile e lunga durata.

3. Politetrafluoroetilene rinforzato (RPTFE): ottimizzato e rinforzato a base di PTFE, combina resistenza alla corrosione e resistenza all'usura, rendendolo adatto a varie condizioni operative convenzionali e leggermente complesse, migliorando ulteriormente l'affidabilità della tenuta.

Servizio e supporto

Sfruttando oltre 10 anni di esperienza nell'esportazione di valvole a sfera flangiate da 3 pezzi con cuscinetti di montaggio, DIYE VALVE ha creato un team di assistenza post-vendita professionale. Dopo aver ricevuto richieste post-vendita o segnalazioni di guasti, risponderemo entro 24 ore, risolvendo rapidamente i problemi e fornendo soluzioni per garantire il normale funzionamento delle apparecchiature del cliente.

Manteniamo un ampio inventario di pezzi di ricambio originali e compatibili (anelli di tenuta, bulloni, steli delle valvole, ecc.) per una spedizione rapida, soddisfacendo le esigenze di sostituzione dei clienti e riducendo al minimo le perdite dovute ai tempi di fermo. Forniamo inoltre consulenza tecnica gratuita riguardante le specifiche di installazione, la manutenzione quotidiana e la risoluzione dei problemi e possiamo offrire servizi tecnici in loco su richiesta del cliente.

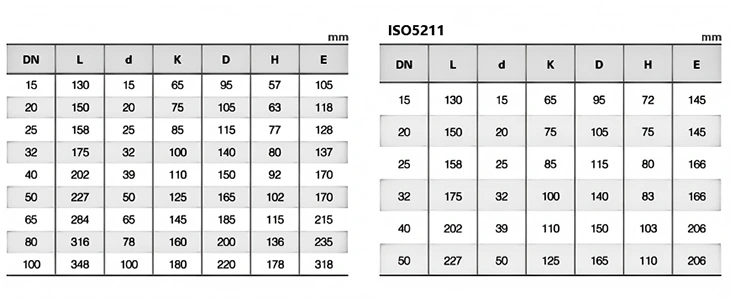

Parametri tecnici

Domande frequenti

D: Quali standard vengono seguiti per l'ispezione della valvola a sfera flangiata a piattaforma alta in tre pezzi? Quali indicatori di prestazione garantiscono il rispetto degli standard?

R: La valvola a sfera flangiata a piattaforma alta in tre pezzi segue rigorosamente gli standard GB/T-13927 e API 598 per l'ispezione. Prima di lasciare la fabbrica, ciascuna valvola viene sottoposta a severi test di pressione (pressione dell'acqua e pressione dell'aria), test di precisione dimensionale, test sulle prestazioni di tenuta e ispezioni estetiche. Questi test garantiscono che gli indicatori di prestazione principali come la capacità di carico, le prestazioni di tenuta e l'accuratezza dimensionale soddisfino gli standard e che ai prodotti non qualificati sia severamente vietato lasciare la fabbrica.

D: Posso acquistare rapidamente gli accessori adatti se l'anello di tenuta della valvola a sfera flangiata a piattaforma alta in tre pezzi è danneggiato?

R: Sì. In qualità di produttore originale, Diye mantiene uno stock a lungo termine di anelli di tenuta originali compatibili e vari accessori (come bulloni e steli delle valvole). Siamo in grado di consegnare la merce rapidamente per soddisfare le vostre esigenze di sostituzione degli accessori, ridurre le perdite dovute ai tempi di inattività delle apparecchiature e fornire assistenza tecnica gratuita sulla sostituzione per garantire una sostituzione regolare ed efficiente.

D: Quali sono i materiali principali opzionali per il corpo della valvola, il nucleo sferico e lo stelo della valvola a sfera flangiata a piattaforma alta in tre pezzi? Come selezionare il materiale?

R: I materiali principali opzionali principali includono tre tipi: acciaio inossidabile 304, acciaio inossidabile 316L e acciaio al carbonio. Il riferimento di selezione è il seguente: ① acciaio inossidabile 304: adatto per condizioni di lavoro convenzionali di acqua, petrolio, gas e base acida debole con corrosione non forte, con eccezionali prestazioni in termini di costi, adatto per normali condotte industriali e civili; ② Acciaio inossidabile 316L: aggiunto con elemento molibdeno, che ha una maggiore resistenza alla corrosione e all'ossidazione, adatto a condizioni di lavoro complesse come basi acide forti, acqua di mare e solventi chimici ed è adatto a scenari di fascia alta come petrolio e prodotti farmaceutici; ③ Acciaio al carbonio: elevata resistenza strutturale ed eccellenti prestazioni di carico, adatto a condizioni di lavoro ad alta pressione, non corrosive e scenari di carico pesante. Tutti i materiali sono prodotti dalla fabbrica originale di Diye e possono essere personalizzati in base alle esigenze.
