Guida alla selezione della valvola a sfera filettata in acciaio inossidabile 1PC vs 2PC vs 3PC

Le valvole a sfera filettate in acciaio inossidabile sono componenti base per il controllo dei fluidi nei sistemi di tubazioni industriali. Grazie alla loro struttura compatta, al funzionamento rapido, alla tenuta affidabile e alla semplice installazione, sono ampiamente adottati nel trattamento delle acque, nella lavorazione chimica, nella distribuzione del petrolio, nel riscaldamento industriale e in vari progetti di tubazioni generali. La maggior parte degli acquirenti e degli appaltatori di ingegneria esteri fatica a distinguere le valvole a sfera filettate 1PC, 2PC e 3PC. Questi tre tipi variano notevolmente in termini di progettazione strutturale, copertura dei costi, tolleranza alla pressione, prestazioni di sicurezza e scenari applicabili. Scegliere il tipo di valvola sbagliato può facilmente causare perdite nei tubi, fastidiosi problemi di manutenzione e persino rischi nascosti per la sicurezza dell’intero progetto. Questa guida pratica analizza le caratteristiche delle valvole a sfera filettate in acciaio inossidabile 1PC, 2PC e 3PC, aiutando ingegneri e acquirenti a selezionare il modello giusto per condizioni di lavoro specifiche.

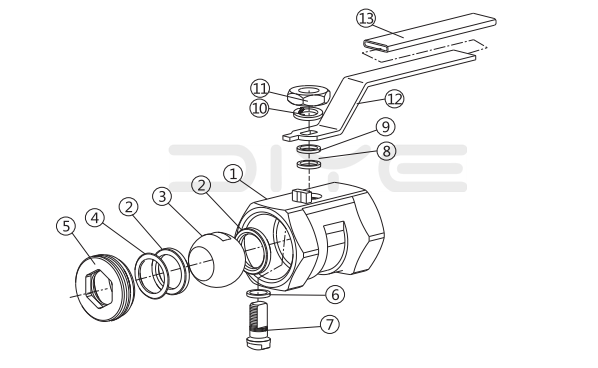

1. Cos'è la valvola a sfera filettata 1PC?

ILValvola a sfera filettata 1PC,o valvola a sfera monopezzo, presenta un corpo integrato in acciaio inossidabile forgiato. È l'opzione più compatta e leggera tra tutti i modelli di valvole a sfera filettate. Il nucleo sferico e gli accessori di tenuta sono assemblati da un unico lato, creando una struttura estremamente semplice con spazi di assemblaggio minimi e meno parti vulnerabili.

Caratteristiche e vantaggi:Questo tipo di valvola ha un basso costo di produzione, un ingombro ridotto e un peso leggero. Offre prestazioni di tenuta solide con quasi nessuna perdita esterna. La struttura integrata monopezzo previene efficacemente l'allentamento del corpo e la penetrazione del mezzo durante il funzionamento a lungo termine.

Limitazioni:La struttura di forgiatura integrale ne limita la resistenza alla pressione, che è inferiore a quella dei modelli 2PC e 3PC. Poiché il corpo della valvola non può essere smontato per la manutenzione, gli utenti devono sostituire l'intera valvola una volta danneggiati l'anello di tenuta interno o i componenti principali.

Condizioni di lavoro applicabili:Si adatta perfettamente ai sistemi di tubazioni convenzionali e a bassa pressione, inclusa la fornitura regolare di acqua, la fornitura di gas comune e la trasmissione di liquidi non corrosivi. È la scelta più conveniente per progetti civili ordinari e sistemi di tubazioni di supporto industriali a basso costo.

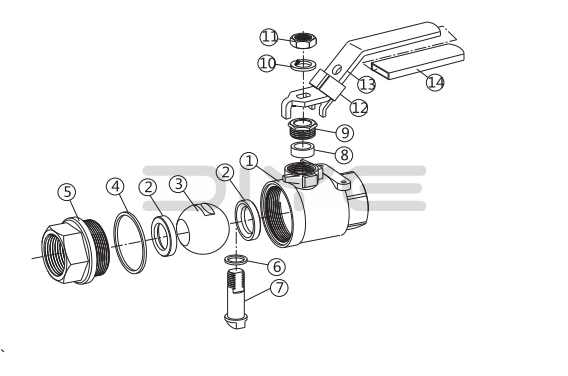

2. Cos'è la valvola a sfera filettata 2PC?

ILValvola a sfera filettata 2PCadotta una struttura divisa in due pezzi, composta da un corpo valvola primario e uno secondario fissati saldamente tramite filettature o bulloni. Essendo il modello più popolare e versatile nel mercato globale delle valvole industriali, raggiunge un perfetto equilibrio tra prezzi convenienti, prestazioni stabili e facile manutenzione.

Caratteristiche e vantaggi: Con un prezzo moderato, questa valvola vanta una migliore resistenza alla pressione rispetto alle alternative 1PC e mantiene una tenuta stabile nella maggior parte degli ambienti industriali. La sua struttura staccabile in due pezzi consente agli operatori di smontare parzialmente la valvola per la pulizia interna, la sostituzione del nucleo della sfera e il rinnovo della guarnizione in PTFE, riducendo notevolmente i successivi costi di manutenzione. La struttura complessiva è sufficientemente robusta da resistere a frequenti impatti di media pressione senza allentarsi.

Limitazioni:È leggermente più grande e più pesante delle valvole a sfera 1PC e non è adatta per condotte ad altissima pressione o sistemi industriali critici ad alto rischio con rigorosi standard operativi.

Condizioni di lavoro applicabili:È ampiamente applicato in condotte industriali a media pressione, trasporto di fluidi chimici, sistemi di riscaldamento industriale, condotte ausiliarie di petrolio e gas, apparecchiature per la lavorazione degli alimenti e progetti di ingegneria convenzionali all'estero. La maggior parte degli ordini OEM standard internazionali preferisce le valvole a sfera filettate 2PC per la loro qualità affidabile e l'eccezionale rapporto costi-benefici.

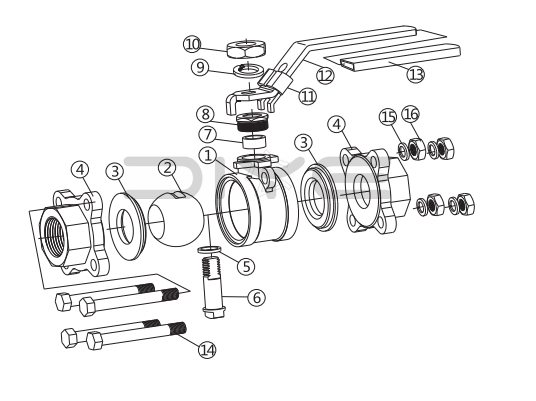

3. Cos'è la valvola a sfera filettata 3PC?

ILValvola a sfera filettata 3PCè assemblato da tre parti indipendenti: corpo valvola sinistro, corpo valvola destro e corpo valvola centrale. Il nucleo sferico e tutti i componenti di tenuta sono completamente racchiusi nel corpo centrale, con un solido fissaggio a bullone su entrambi i lati. Questo design strutturale la rende la valvola a sfera filettata di altissima qualità e più affidabile sul mercato.

Caratteristiche e vantaggi:Questa valvola offre un'eccellente resistenza alle alte pressioni, capacità antideflagrante e prestazioni a perdita zero con una struttura estremamente stabile. Il design del nucleo sferico completamente chiuso evita efficacemente i danni ai componenti causati dall'impatto medio diretto. Supporta lo smontaggio completo, la pulizia interna approfondita e la sostituzione completa di tutti gli accessori, consentendo un uso ripetuto a lungo termine. La sua durata complessiva supera di gran lunga quella delle valvole a sfera 1PC e 2PC.

Limitazioni:La complessa struttura in tre pezzi comporta costi di produzione più elevati e prezzi unitari più elevati. Nel frattempo, presenta dimensioni maggiori e un peso maggiore rispetto ai modelli 1PC e 2PC.

Condizioni di lavoro applicabili:È la scelta migliore per sistemi di tubazioni industriali ad alta pressione, alta precisione e ad alto rischio, compresi mezzi chimici corrosivi, condotte per vapore ad alta temperatura, linee di trasmissione del petrolio, apparecchiature di produzione farmaceutica, impianti industriali a funzionamento continuo e progetti di ingegneria internazionale di alto livello.

4. Differenze fondamentali tra le valvole a sfera 1PC / 2PC / 3PC

Per l'approvvigionamento in loco e la progettazione ingegneristica, gli utenti possono selezionare il tipo di valvola corretto in base alla pressione effettiva della tubazione, alle proprietà del mezzo e alle successive esigenze di manutenzione: 1PC: Ideale per tubazioni a bassa pressione con fluidi ordinari non corrosivi, adatto a progetti con budget limitati e senza necessità di manutenzione regolare.2PC: Perfetto per tubazioni a media pressione con fluidi industriali comuni. Bilancia perfettamente qualità, prestazioni e costi e consente la manutenzione ordinaria, rendendola il tipo di valvola a sfera filettata più ampiamente esportata e comunemente utilizzata.3PC: progettata per scenari di lavoro ad alta pressione, alta temperatura e corrosivi, soddisfa rigorosi standard di sicurezza industriale e requisiti di durata a lungo termine.

5. Domande frequenti sulla selezione della valvola a sfera filettata

Q1: Quale tipologia funziona meglio per i progetti di ingegneria di esportazione?
A: La maggior parte dei progetti esteri convenzionali optano per valvole a sfera filettate in acciaio inossidabile 2PC. Queste valvole sono conformi agli standard ISO, CE e ad altri standard internazionali tradizionali, offrendo prestazioni stabili e prezzi competitivi. Per progetti industriali di fascia alta e ad alto rischio, le valvole a sfera 3PC sono la scelta più affidabile.

Q2: Le valvole a sfera 1PC possono essere utilizzate per condotte chimiche?

R: Le valvole a sfera n. 1PC sono applicabili solo a fluidi a bassa pressione e non corrosivi. Per liquidi e gas corrosivi nell'industria chimica, le valvole a sfera 2PC o 3PC in acciaio inossidabile 304 o 316 sono obbligatorie per garantire un funzionamento stabile.

Q3: Le valvole a sfera 3PC raggiungono zero perdite?

A: Le valvole a sfera filettate Premium 3PC adottano un design strutturale completamente chiuso e accessori di tenuta in PTFE ad alta precisione. Possono realizzare perdite completamente pari a zero con la pressa di lavoro nominaleure, soddisfacendo pienamente i severi requisiti di tenuta per tubazioni industriali di alto livello.

6. Conclusione

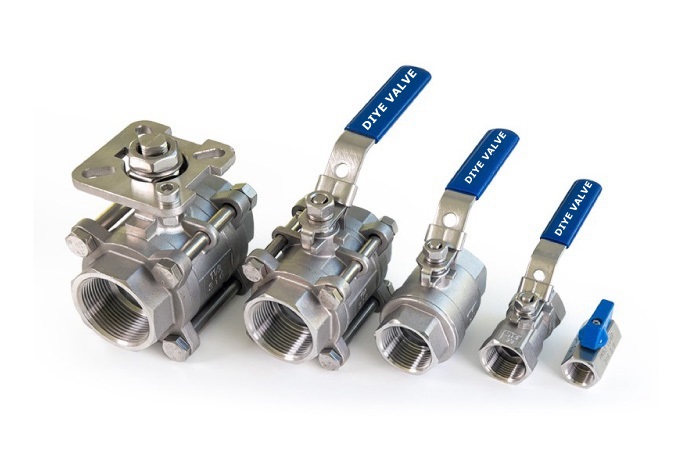

Conclusione Le valvole a sfera filettate 1PC, 2PC e 3PC corrispondono rispettivamente a scenari applicativi di tubazioni industriali di bassa, media e alta qualità. Nella scelta della valvola non esiste la soluzione migliore valida per tutti, ma solo quella più adatta alle condizioni di lavoro effettive. Diye Valve offre una gamma completa di valvole a sfera filettate in acciaio inossidabile 1PC, 2PC e 3PC nei gradi di acciaio inossidabile 304 e 316. Tutti i nostri prodotti sono conformi agli standard internazionali di pressione, sono sottoposti a rigorosi test di pressione e tenuta prima della consegna e supportano soluzioni personalizzate per soddisfare le diverse esigenze di approvvigionamento di progetti globali.
