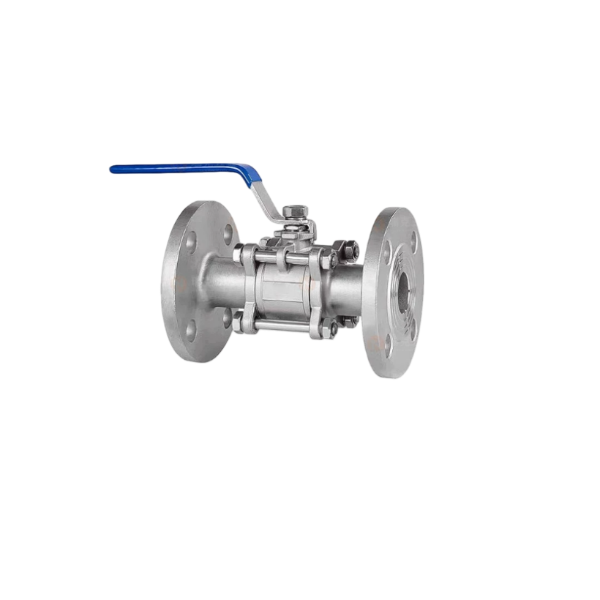

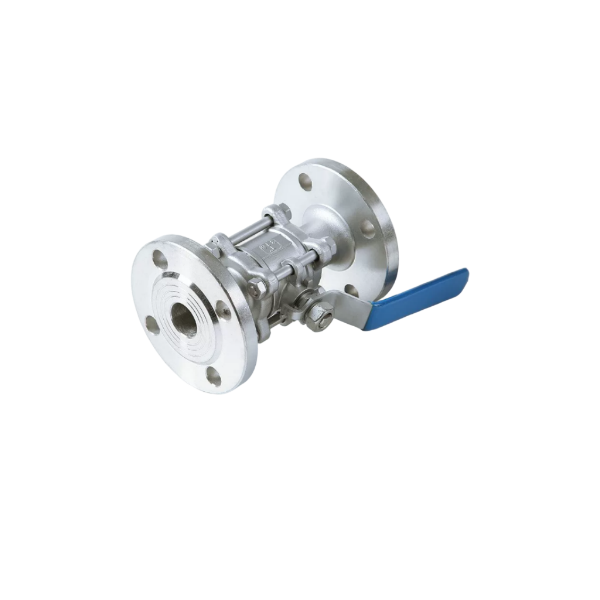

Valvola a sfera flangiata da 3 pezzi in acciaio inossidabile

Introduzione al prodotto

La valvola a sfera flangiata in acciaio inossidabile in 3 pezzi presenta un corpo forgiato SS304/SS316L con lavorazione CNC. Le estremità flangiate consentono un facile assemblaggio con tubazioni industriali. Dotata di stelo anti-esplosione e tenuta della sede in PTFE, questa valvola a passaggio totale riduce al minimo la perdita di pressione media. Adotta il supporto di montaggio standard ISO5211, disponibile per il funzionamento manuale della leva o dotato di attuatori pneumatici ed elettrici per il controllo automatico remoto. Ampiamente esportato per l'intercettazione dei fluidi nei sistemi di tubazioni per prodotti chimici, trattamento acque, petrolio e gas e lavorazione alimentare.

Principio di funzionamento

La valvola a sfera flangiata in 3 pezzi controlla il flusso del fluido tramite una rotazione di 90° della sfera attorno all'asse dello stelo. Sulla sfera è ricavato un foro passante. Quando il foro si allinea con la direzione della tubazione, il fluido passa liberamente. Dopo aver ruotato di 90 gradi, il lato solido della sfera preme contro la sede per bloccare il flusso. Il corpo diviso in tre pezzi racchiude la sfera e le parti di tenuta. Lo stelo guida la rotazione della sfera. Lo stretto contatto tra sfera e sede crea una tenuta a tenuta di bolle per aprire o chiudere i mezzi della tubazione.

Vantaggi

1.La struttura divisa in tre pezzi consente l'ispezione in linea e la sostituzione della guarnizione senza rimuovere l'intera valvola dalla tubazione, riducendo notevolmente i costi di manutenzione.

2.La connessione flangiata offre un'elevata pressione nominale e un giunto stabile del tubo; la valvola rimane fissa durante lo smontaggio della tubazione.

3.Il corpo in acciaio inossidabile forgiato offre un'eccezionale resistenza alla corrosione e una maggiore durata per i fluidi corrosivi.

4.Il design a porta completa riduce la resistenza al flusso e previene l'accumulo di sedimenti.

5.Prestazioni di tenuta affidabili con bassa coppia operativa; compatibile con attuatori automatici per controllo remoto.

6.La struttura modulare garantisce una buona intercambiabilità dei pezzi di ricambio, soddisfacendo i requisiti di certificazione per i progetti di esportazione all'estero.

Parametri tecnici

Domande frequenti

Q1: Quali opzioni di materiale sono disponibili per questa valvola a sfera flangiata in 3 pezzi?

R: Il materiale standard del corpo è acciaio inossidabile SS304 e SS316L. Anche la sfera e lo stelo sono in acciaio inossidabile. Il materiale della sede è PTFE di serie; Il PFA è opzionale per condizioni di lavoro severe e corrosive.

Q2: In quale intervallo di pressione e temperatura può funzionare la valvola?

A: Pressione di esercizio: PN16/PN25/Class150/Class300 opzionale. La sede in PTFE consente temperature di esercizio da -20℃ fino a 180℃. La gamma effettiva dipende dalla selezione del mezzo e della guarnizione.

Q3: La valvola può essere dotata di attuatori pneumatici o elettrici?

R: Sì. È costruito con piattaforma di montaggio standard ISO5211. La maniglia manuale può essere sostituita con attuatore pneumatico (semplice effetto/doppio effetto) o attuatore elettrico per il controllo automatico a distanza.
