Valvola a sfera con flangia in due pezzi: principi strutturali, regole di installazione e limitazioni di applicazione

La maggior parte dei guasti in loco e degli errori di selezione nei sistemi di fluidi industriali derivano da una comprensione superficiale delle caratteristiche della valvola. Molti professionisti dell'ingegneria considerano le valvole a sfera flangiate in due pezzi come normali componenti on-off, ignorando i loro compromessi strutturali, i limiti di pressione e la logica di installazione intrinseca. Rispetto alle valvole a sfera flangiate in due pezzi che mancano di resistenza alla pressione e alle valvole a sfera in tre pezzi con elevati costi di manutenzione, le valvole a sfera flangiate in due pezzi offrono l'equilibrio ottimale tra resistenza strutturale, efficienza dei costi e stabilità operativa per applicazioni industriali generali. Tuttavia, il suo design strutturale unico presenta chiari limiti di installazione e condizioni di lavoro applicabili. Nella maggior parte dei casi, difetti comuni come perdite, inceppamenti e danni al corpo valvola non sono causati da problemi di qualità del prodotto, ma da un'installazione non corretta e da condizioni di lavoro non corrispondenti. Questo articolo analizza tutorial di base frammentati e stereotipi del settore. Conduce un'analisi approfondita delle valvole a sfera flangiate in due pezzi dall'essenza strutturale, dalla logica di installazione verticale e orizzontale, dalle linee guida operative standard, dagli scenari applicativi vietati e dalle domande frequenti, fornendo riferimenti pratici e professionali per la progettazione delle tubazioni, l'installazione sul campo e la manutenzione quotidiana.

1. Che cos'è una valvola a sfera con flangia in due pezzi?

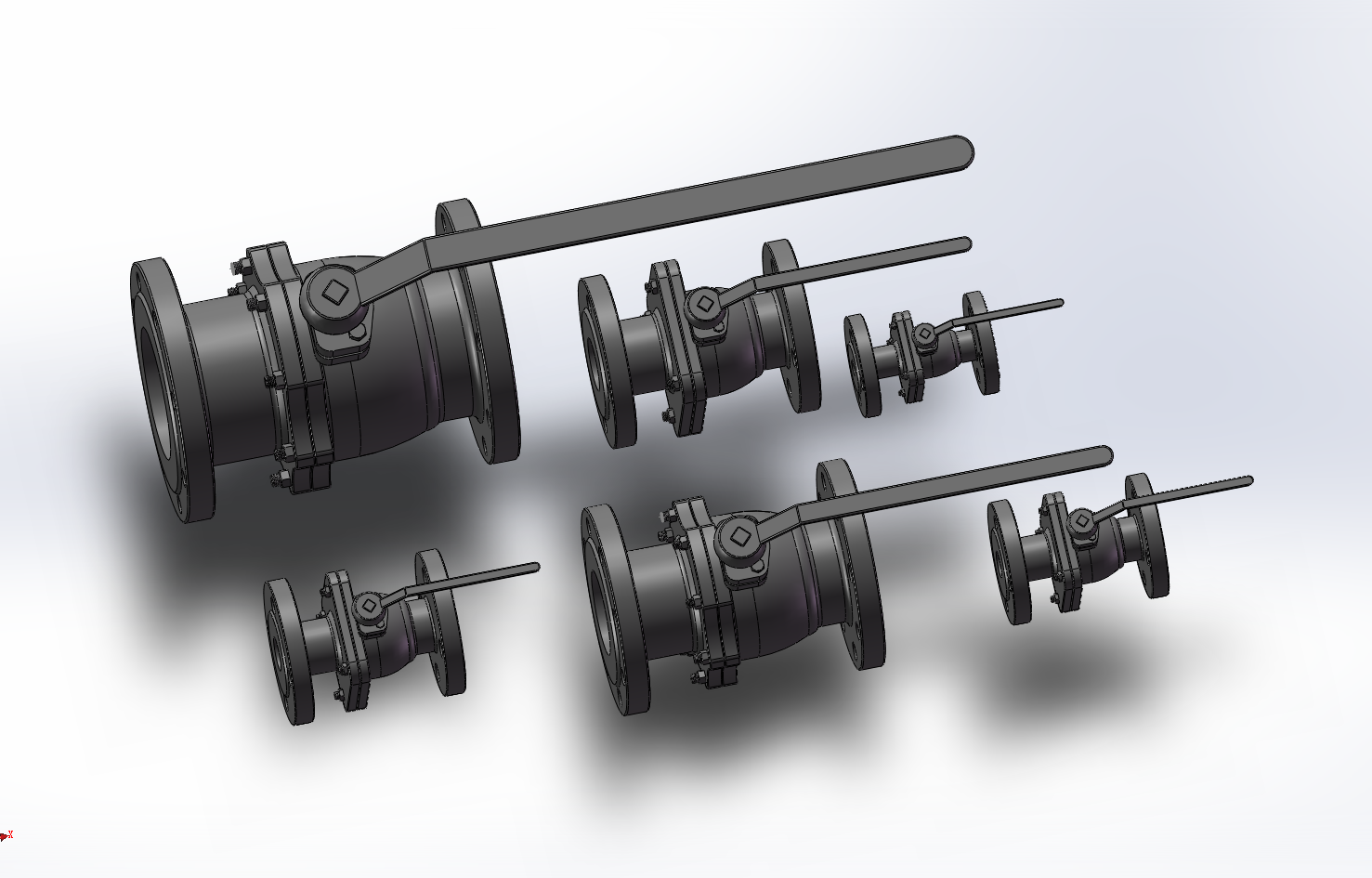

Una valvola a sfera con flangia in due pezzi presenta un corpo valvola diviso in due sezioni e una struttura di connessione a flangia integrata. È assemblato da un corpo valvola principale e un coperchio, fissati con bulloni ad alta resistenza e dotato di componenti interni di precisione tra cui sfere, sedi delle valvole e gruppi di tenuta dello stelo. Occupando una posizione intermedia tra le valvole a sfera monopezzo e quelle a tre pezzi, funge da valvola standard tradizionale per l'ingegneria civile, l'industria leggera, i prodotti chimici generali e i sistemi di fluidi comunali. Molti ingegneri confondono i tre tipi di valvole a sfera a causa della mancanza di una comprensione approfondita dei loro compromessi strutturali. Le valvole a sfera monopezzo sono economiche con strutture di fusione integrali ma resistenza alla pressione limitata e quasi nessuna manutenibilità. Le valvole a sfera in tre pezzi supportano lo smontaggio in linea e la sostituzione dei componenti, ideali per condizioni di lavoro difficili ma con costi complessivi più elevati. Il design in due pezzi colma perfettamente la lacuna del mercato. Mantiene la tenuta affidabile e la rigidità strutturale delle valvole divise, compensa il difetto di pressione delle valvole integrali ed evita la complessa struttura di smontaggio delle valvole a tre pezzi. In termini di posizionamento ingegneristico, non è una valvola professionale per condizioni di lavoro estreme, ma una soluzione standardizzata ed economica per la maggior parte dei sistemi di fluidi generali. Adotta un design di flusso a porta completa con commutazione rapida a 90 gradi e prestazioni di tenuta bidirezionale. Compatibile con acqua, olio, gas convenzionali e fluidi debolmente corrosivi, copre gradi di pressione da PN16 a PN40. Con un funzionamento stabile e bassi tassi di guasto, è particolarmente adatto per condotte standardizzate che richiedono un funzionamento continuo a lungo termine e una manutenzione poco frequente.

2. È possibile installare verticalmente una valvola a sfera con flangia in due pezzi?

L'installazione verticale delle valvole a sfera flangiate in due pezzi è stata a lungo un argomento controverso nell'edilizia industriale. La conclusione pratica è chiara: l'installazione verticale è fattibile ma non universalmente applicabile, con rigorose restrizioni sulle condizioni di lavoro e sui metodi di installazione, che è una delle insidie ​​​​in cantiere più trascurate. A differenza delle valvole di ritegno dipendenti dalla gravità, le valvole a sfera in due pezzi si basano sulla tenuta della sede della valvola pre-serrata e sulla rotazione della sfera per realizzare l'apertura e la chiusura. In teoria, sia l'installazione orizzontale che quella verticale sono strutturalmente accettabili. Tuttavia, il montaggio verticale amplifica i rischi nascosti come la sedimentazione del mezzo e la deviazione della sollecitazione dello stelo, minando direttamente la stabilità della tenuta e la durata. L'installazione verticale funziona perfettamente per fluidi puliti tra cui acqua pura, acqua pulita e gas convenzionale a temperatura normale e bassa pressione, senza alcun impatto sulla stabilità operativa. Per fluidi contenenti sedimenti, particelle solide, elevata viscosità o facile cristallizzazione, non è consigliata l'installazione verticale. Le impurità si depositano continuamente sul fondo del corpo valvola verticale, usurando la superficie della sede della valvola di precisione e causando inceppamenti della sfera, microperdite e commutazione non fluida: problemi raramente riscontrati nelle valvole installate orizzontalmente. Inoltre, esiste una regola inviolabile per l'installazione verticale: lo stelo della valvola non deve mai essere montato verso il basso. I volantini e gli attuatori devono essere rivolti verso l'alto o lateralmente. L'installazione verso il basso porta all'accumulo di residui e impurità nella zona della guarnizione dello stelo, causando corrosione graduale, perdite esterne e pericoli nascosti irreparabili.

3. Linee guida di installazione principali per valvole a sfera con flangia in due pezzi

Oltre l'80% dei guasti delle valvole in fase avanzata deriva da un'installazione non standard piuttosto che da difetti di qualità. L'installazione professionale si concentra sull'eliminazione dello stress della tubazione, della deviazione della sigillatura e dei rischi di impatto medio, invece del semplice allineamento dei fori dei bulloni e delle viti di fissaggio. Di seguito sono riportate le linee guida operative principali verificate sul campo.

3.1 Pretrattamento della pipeline per evitare abrasioni nascoste

Spurgare e lavare accuratamente l'intera tubazione prima dell'installazione per rimuovere scorie di saldatura, ruggine, detriti di taglio e altre particelle dure. La sede della valvola delle valvole a sfera in due pezzi adotta una struttura di tenuta dello specchio ad alta precisione. Piccole impurità dure causeranno graffi irreversibili e microperdite permanenti, che sono la causa principale del guasto a breve termine delle nuove valvole.

3.2 Allineamento della flangia a sollecitazione zero

Non tirare o schiacciare mai con forza le tubazioni per allineare i fori della flangia. Il corpo valvola rigido in due pezzi è soggetto a microdeformazione sotto sollecitazione forzata. Quando la pressione del sistema oscilla, il corpo della valvola deformato subirà guasti alla tenuta o addirittura rotture. Garantire il montaggio naturale delle superfici della flangia e il posizionamento centrato della guarnizione per una distribuzione uniforme della pressione.

3.3 Serraggio diagonale e graduale dei bulloni

Fissare i bulloni della flangia in diagonale e in più fasi invece di serrare completamente un lato in una sola volta. La compressione asimmetrica provoca uno stress sbilanciato sulla guarnizione e una deformazione della microflangia, causando un problema comune in loco: nessuna perdita a bassa pressione ma infiltrazioni evidenti ad alta pressione.

3.4 Test della pressione a corsa completa dopo l'installazione

Non mettere in funzione la valvola immediatamente dopo l'installazione. Condurre test di pressione sia in stato completamente aperto che completamente chiuso per verificare le prestazioni di tenuta e verificare la presenza di inceppamenti o difetti bloccati indotti da stress, eliminando in anticipo potenziali rischi.

3.5 Riservare spazio sufficiente per il funzionamento e la manutenzione

Lasciare spazio sufficiente attorno agli steli delle valvole, ai volantini e agli attuatori elettrici o pneumatici. Lo spazio bloccato ostacolerà le operazioni di commutazione quotidiana e la successiva manutenzione ordinaria.

4. Scenari di installazione severamente vietati

Sebbene le valvole a sfera flangiate in due pezzi siano caratterizzate da stabilità universale e vantaggi in termini di costi, presentano limitazioni strutturali intrinseche. L'applicazione impropria in scenari specifici porterà a un'usura irreversibile e a potenziali rischi per la sicurezza, che sono chiari tabù ingegneristici.

4.1 Linee di produzione continua che richiedono una manutenzione frequente

La struttura imbullonata in due pezzi non può supportare la sostituzione in linea delle parti interne soggette ad usura. Una volta che le sedi o le guarnizioni della valvola si usurano, è necessario rimuovere l'intera valvola e scollegare la tubazione per la manutenzione. Non è applicabile a scenari di produzione continua 24 ore su 24 che richiedono pulizia regolare e sostituzione delle parti, dove le valvole a sfera a tre pezzi sono l'unica opzione praticabile.

4.2 Condizioni di lavoro con mezzi particolati, cristallini o ad alta viscosità

A differenza delle valvole a tre pezzi che supportano un rapido smontaggio e pulizia, le valvole a due pezzi non possono essere facilmente smontate per eliminare i depositi interni. Il funzionamento a lungo termine con mezzi impuri causerà continua abrasione della superficie di tenuta e inceppamento delle sfere, aumentando notevolmente la probabilità di guasto.

4.3 Condotte soggette a forti colpi d'ariete e frequenti fluttuazioni di pressione

La struttura divisa in due pezzi ha una resistenza agli urti inferiore rispetto alle valvole integrali e alle valvole rinforzate in tre pezzi. Ripetuti colpi d'ariete e drastici cambiamenti di pressione allenteranno i bulloni di fissaggio e attenueranno la forza di pre-serraggio della tenuta, con conseguente perdita persistente del fluido.

4.4 Regolazione della limitazione a lungo termine

Le valvole a sfera flangiate in due pezzi sono progettate esclusivamente per il controllo on-off piuttosto che per il servizio di strozzamento. Il funzionamento semiaperto a lungo termine causerà un'abrasione del mezzo ad alta velocità sulla sede della valvola, usurando rapidamente lo strato di tenuta dello specchio e causando perdite irreversibili. Consente solo la regolazione istantanea del flusso, non la strozzatura continua.

4.5 Installazione non standard in scenari antideflagranti

Per i mezzi infiammabili ed esplosivi, l'omissione dei dispositivi di eliminazione dell'elettricità statica o l'installazione degli steli verso il basso causerà accumulo di elettricità statica e deposizione del mezzo, con conseguenti gravi rischi di esplosione e incendio.5. Domande frequenti sul due pezzi

5. Domande frequenti sull'installazione della valvola a sfera con flangia in due pezzi

D1: Quale metodo di installazione garantisce una maggiore durata, verticale o orizzontale?

Per i mezzi puliti e privi di impurità, la posizione di installazione ha un impatto minimo sulla durata. Per i mezzi soggetti a sedimenti, l'installazione orizzontale è molto più stabile. Evita efficacemente il deposito di impurità interne e riduce l'usura della superficie di tenuta, rendendolo la soluzione preferita per condizioni di lavoro complesse.

Q2: Perché le valvole perdono solo in condizioni di alta pressione ma non di bassa pressione dopo l'installazione?

Oltre il 90% di tali guasti è causato da un serraggio irregolare dei bulloni, da uno spostamento delle guarnizioni e da sollecitazioni non rilasciate sulla tubazione. Le deviazioni strutturali sono insignificanti a bassa pressione ma amplificate ad alta pressione, portando a guasti alla tenuta. Il problema può essere risolto fissando nuovamente i bulloni in diagonale ed eliminando lo stress sulla tubazione.

Q3: Le valvole a sfera flangiate in due pezzi possono adattarsi agli attuatori automatici?

SÌ. Le valvole a sfera flangiate in due pezzi standard a piattaforma alta sono completamente compatibili con attuatori elettrici e pneumatici. Supportano il controllo automatico remoto e rappresentano opzioni convenienti per condotte di fluidi automatizzate.

Q4: Cosa causa l'inceppamento delle valvole appena installate?

Le cause più comuni includono graffi sulla superficie della sigillatura dovuti a impurità della tubazione, microdeformazione causata dall'allineamento forzato della flangia e mancanza di operazioni di prova di scarico della pressione. Questi sono tipici errori di installazione piuttosto che problemi di qualità del prodotto.

Q5: Come scegliere tra valvole a sfera flangiate a due pezzi e tre pezzi?

Seleziona valvole a sfera a due pezzi per condizioni di lavoro convenzionali con bassa frequenza di manutenzione e esigenze di controllo dei costi. Scegli valvole a sfera in tre pezzi per ambienti corrosivi difficili, fluidi che si sporcano facilmente e sistemi di produzione continua che richiedono manutenzione in linea. Non esiste una superiorità assoluta tra i due, ma solo l’idoneità basata sullo scenario.

Conclusione

Il valore ingegneristico principale delle valvole a sfera flangiate in due pezzi risiede nella loro eccellente adattabilità alla maggior parte degli scenari di fluidi industriali generali. Con una struttura stabile, prestazioni mature e costi controllabili, sono diventati componenti fondamentali e fondamentali delle moderne condutture industriali. La maggior parte dei guasti alle valvole sono attribuiti alla mancata corrispondenza delle condizioni di lavoro e all'installazione non standard, piuttosto che a difetti intrinseci del prodotto. Una conoscenza approfondita dei compromessi strutturali, dei limiti di installazione e dei tabù applicativi aiuta gli ingegneri a evitare errori di installazione stereotipati, a massimizzare la stabilità operativa a lungo termine, a ridurre i costi di manutenzione complessivi e, infine, a realizzare un funzionamento sicuro, efficiente e sostenibile dei sistemi di fluidi industriali.
