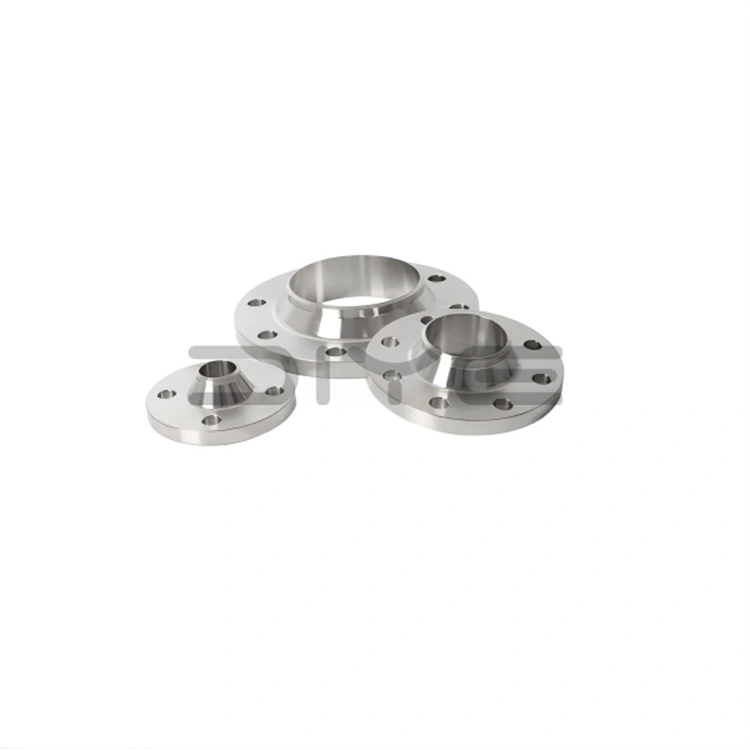

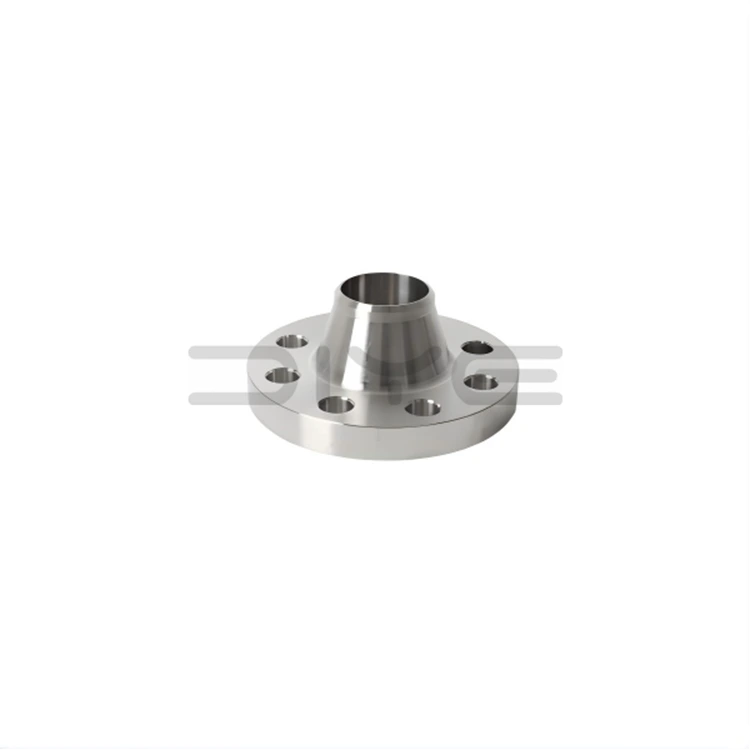

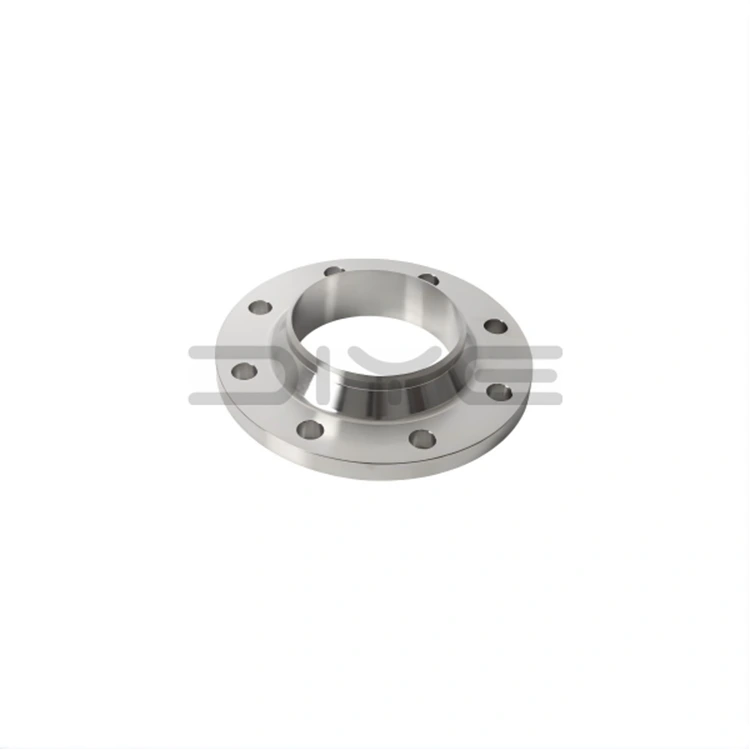

Flangia del collo saldato ANSI B16.5

Ogni flangia a collo saldato ANSI B16.5 della VALVOLA DIYE è sottoposta a test rigorosi, tra cui ispezione dimensionale, verifica dei materiali, test ad ultrasuoni e test di pressione, garantendo la piena conformità con ANSI B16.5 e standard di qualità internazionali. Il nostro processo di produzione verticalmente integrato, dalle materie prime ai prodotti finiti, garantisce qualità costante del prodotto, tracciabilità e prestazioni affidabili in varie applicazioni critiche.

Design e struttura

1. Conformità agli standard: pienamente conforme agli standard ANSI/ASME B16.5, che coprono valori di pressione da 150 a 2500 e diametri nominali (NPS) da 1/2 pollice a 24 pollici, con supporto per progetti personalizzati di grande diametro.

2. Costruzione forgiata integrale: le flange a collo saldato ANSI B16.5 presentano un design lungo, affusolato, a collo alto con un arco di transizione morbido, forgiato con materiali standard americani di alta qualità, tra cui acciaio al carbonio A105, acciaio inossidabile F304/F316L e acciaio legato.

3. Superfici di tenuta di precisione: la faccia rialzata standard (RF), la faccia del giunto anulare (RJ) e la superficie ruvida della faccia (MFM) sono lavorate utilizzando la lavorazione CNC per garantire una perfetta aderenza della guarnizione e prestazioni senza perdite.

4. Connessione con saldatura di testa: progettata per la saldatura di testa a penetrazione completa alle tubazioni, garantendo un trasferimento continuo delle sollecitazioni ed eliminando la concentrazione delle sollecitazioni nella parte inferiore del mozzo.

Vantaggi principali

1. Eccezionale resistenza alla temperatura e alla pressione: appositamente progettato per resistere a cicli termici severi, alta pressione, vibrazioni e scorrimento termico, adatto per gli ambienti di lavoro più esigenti.

2. Sigillatura permanentemente stabile: robusti giunti saldati e superfici di tenuta lavorate con precisione forniscono una tenuta permanente ed esente da manutenzione, fondamentale per ambienti con fluidi pericolosi e tossici.

3. Rigidità strutturale superiore: il design a collo alto delle flange Weld Neck ANSI B16.5 offre eccellente rigidità, resistenza alla deformazione e resistenza alla fatica, garantendo una lunga durata in condizioni di carico ciclico.

4. Ispezionabile e affidabile: le saldature a penetrazione completa consentono test non distruttivi (NDT), garantendo che la qualità del prodotto soddisfi i rigorosi standard di settore.

5. Specifiche complete e fornitura stabile: la produzione interna garantisce un ampio inventario, consegne puntuali e la capacità di fornire prodotti convenienti a clienti globali.

Applicazioni industriali

VALVOLA DIYE ANSI B16.5 Le flange Weld Neck sono il prodotto standard preferito per i seguenti scenari applicativi chiave:

1. Industria petrolifera e del gas: oleodotti, raffinerie e piattaforme offshore.

2. Industria chimica: sistemi ad alta temperatura, alta pressione e corrosivi.

3. Industria della produzione di energia: condotte del vapore, circuiti di caldaie e sistemi ausiliari delle centrali elettriche.

4. Recipienti a pressione: serbatoi di stoccaggio, reattori e apparecchiature di processo che richiedono la massima integrità.

5. Tubazioni ad alta integrità: sistemi per il trasporto di fluidi infiammabili, esplosivi e altamente tossici.

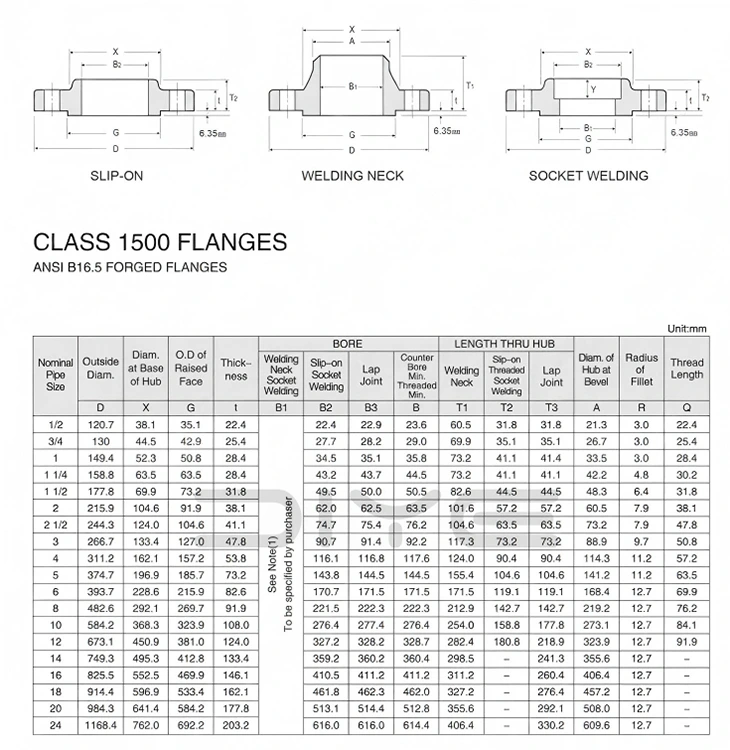

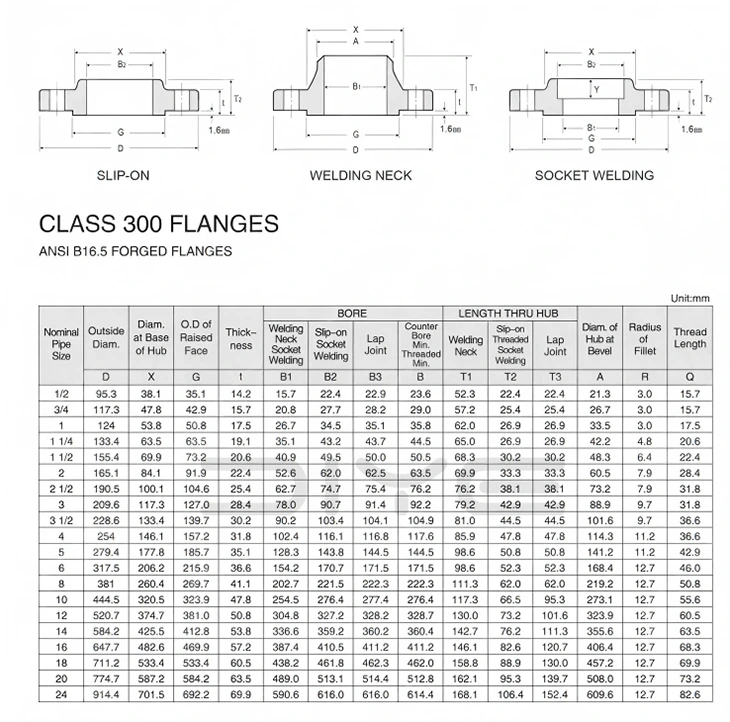

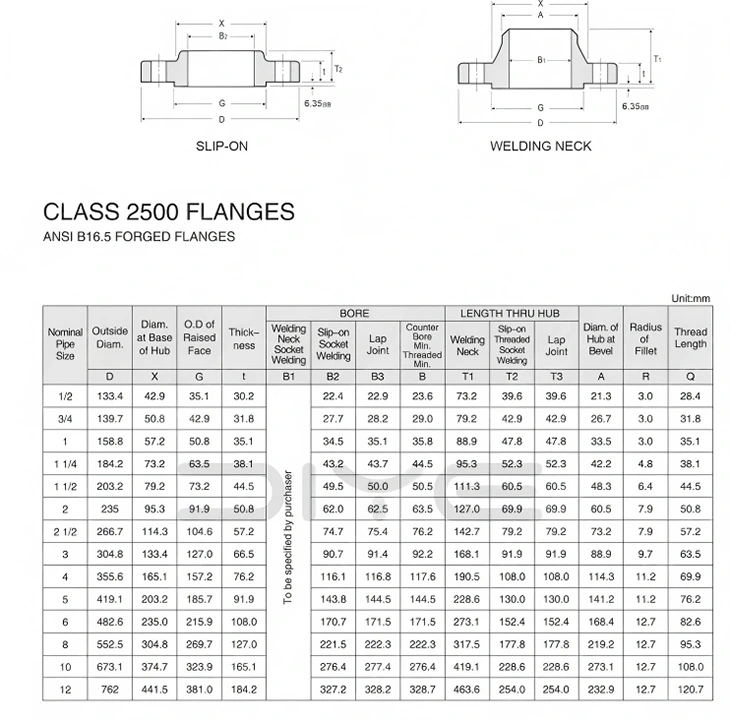

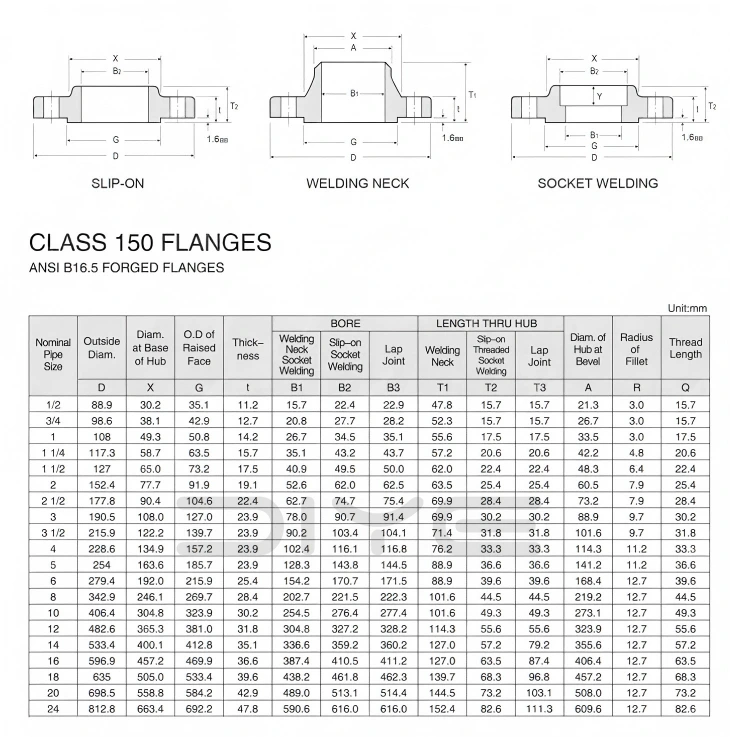

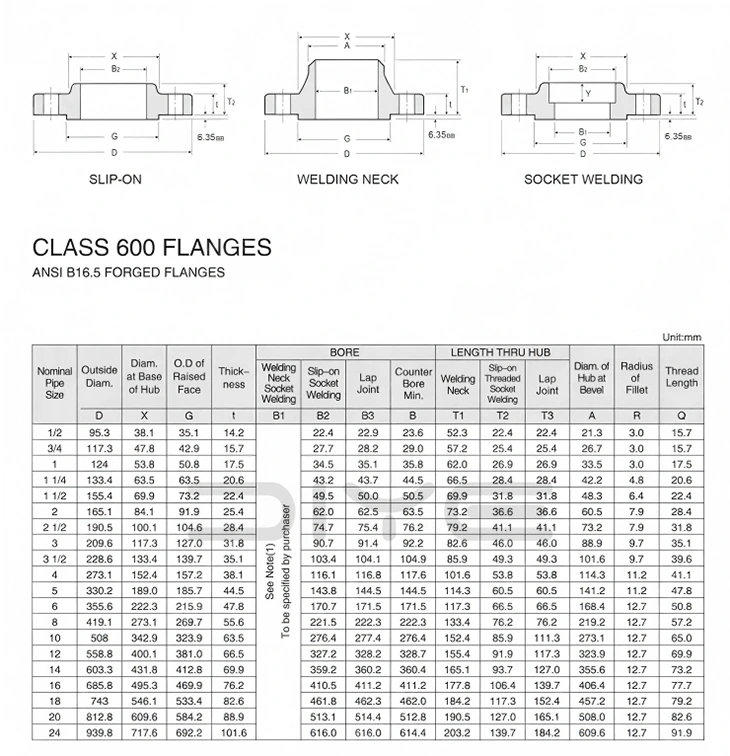

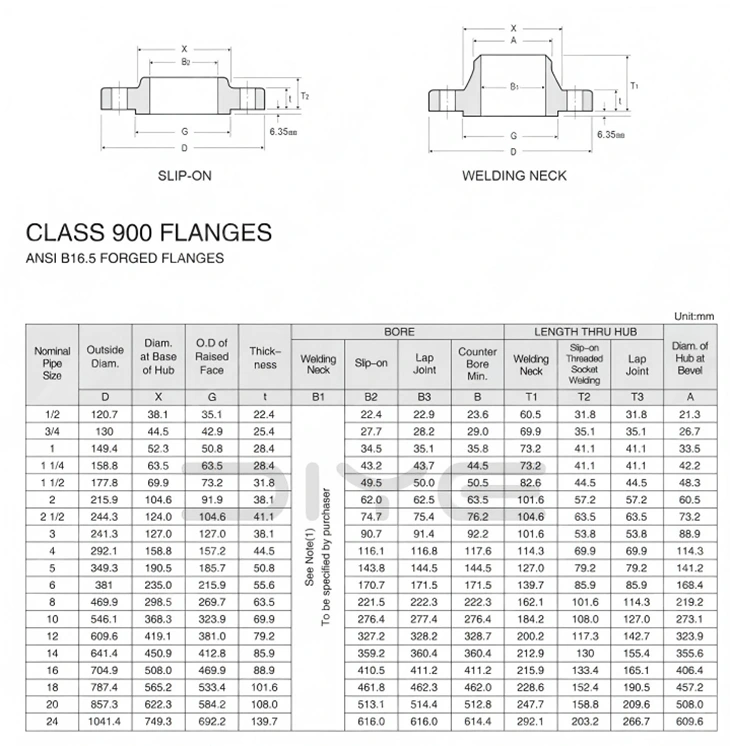

Parametri tecnici

Domande frequenti

D: La classe della flangia standard americana e la PN standard cinese possono essere intercambiate?

R: Non possono essere scambiati direttamente. La classe si riferisce alla pressione nominale standard americana, che è diversa dal sistema di pressione nominale PN. Il diametro esterno, i fori dei bulloni e le dimensioni della superficie di tenuta non corrispondono ed è severamente vietato mescolarli e collegarli.

D: Cos'è l'NPS nelle flange standard americane? Come corrisponde al DN?

R: NPS si riferisce al diametro nominale standard americano (pollici). Ad esempio, NPS2 = DN50. Questo è solo per riferimento. Durante l'installazione e l'ordine, la classe NPS + deve essere seguita rigorosamente e non è possibile fare affidamento solo sul DN.

D: Quali sono le differenze tra le flange WN e SO?

A: Flangia con saldatura a collo WN: forgiatura a collo lungo, saldatura a piena penetrazione, resistente alle alte temperature e all'alta pressione, resistente alle vibrazioni, utilizzata per condotte principali, recipienti a pressione, mezzi infiammabili ed esplosivi;

Flangia con saldatura di testa senza collo SO: saldatura a tappo a collo corto, installazione semplice, basso costo, adatta solo per tubazioni di processo ordinarie a media e bassa pressione, temperatura normale.

D: Che tipo di tubo in acciaio dovrebbe essere utilizzato con le flange standard americane?

A: L'acciaio al carbonio utilizza tubi senza saldatura standard americani ASTM A106/A53; L'acciaio inossidabile utilizza tubi della serie ASTM A312.
