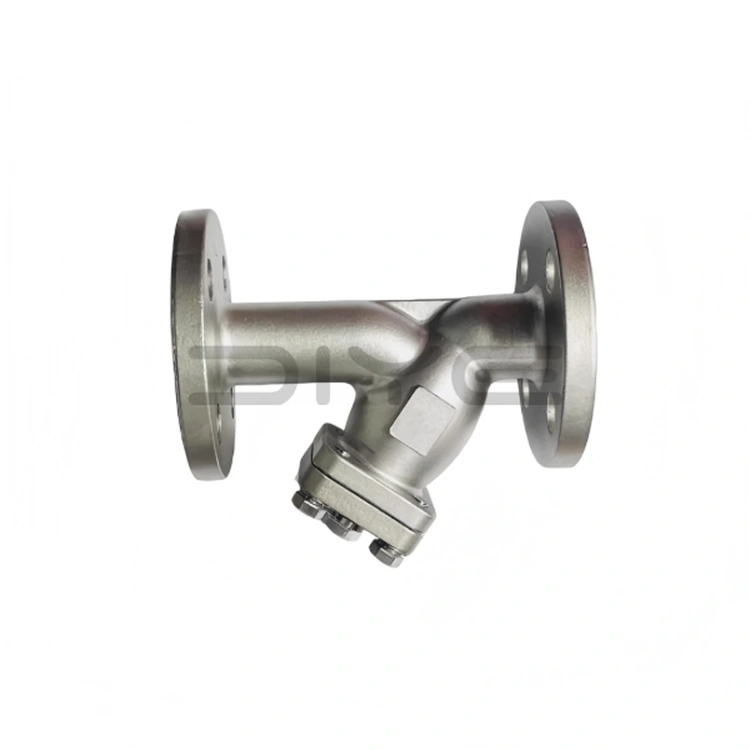

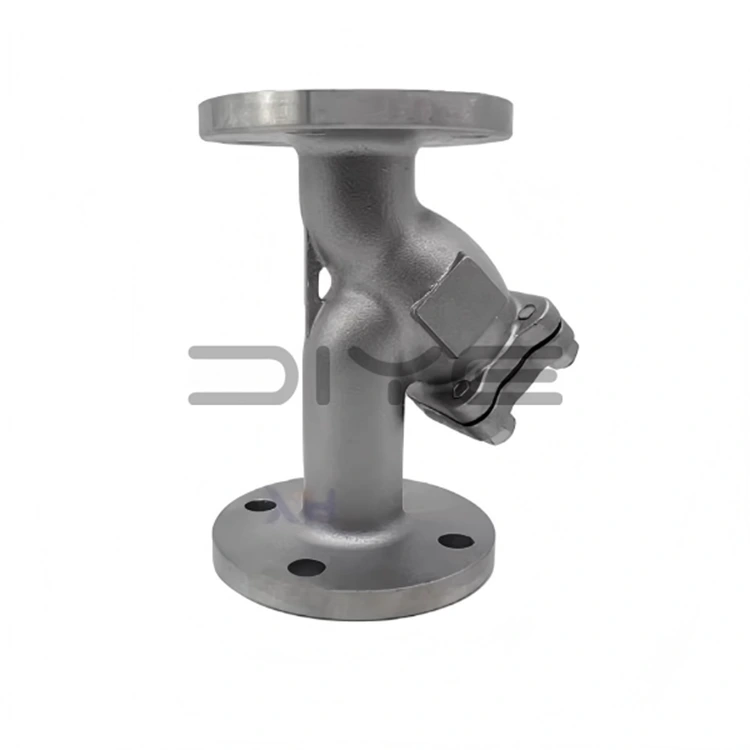

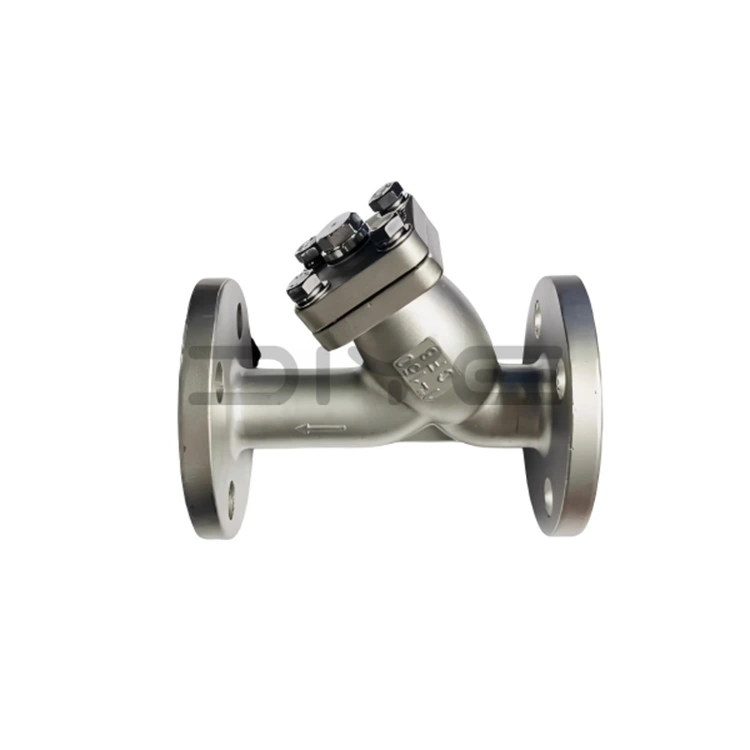

Filtro a Y flangiato ANSI da 150 libbre in acciaio inossidabile

Il filtro a Y flangiato ANSI da 150 libbre in acciaio inossidabile è dotato di uno schermo filtrante rinforzato in acciaio inossidabile, che intercetta efficacemente le impurità, proteggendo pompe, valvole e strumenti. Presenta una resistenza alla pressione stabile, eccellenti prestazioni di filtrazione e facilità di smontaggio e pulizia. Come fornitore diretto di fabbrica, offriamo prezzi di fabbrica convenienti e di alta qualità con prezzi altamente competitivi.

Vantaggi strutturali e prestazionali

Il filtro a Y flangiato ANSI da 150 libbre in acciaio inossidabile adotta una struttura a guscio aerodinamica a forma di Y in un unico pezzo, garantendo un flusso del fluido regolare e una bassa caduta di pressione. Dotato di un filtro in acciaio inossidabile ad alta precisione, cattura accuratamente scorie di saldatura, ruggine, limo e impurità. Installato a monte di pompe, valvole, strumenti e scambiatori di calore, protegge efficacemente le apparecchiature a valle dall'erosione, dal blocco e dall'usura, prolungando la durata di servizio dell'intera rete di tubazioni.

Conformità dei materiali e degli standard

I materiali del corpo valvola includono acciaio al carbonio WCB, acciaio inossidabile 304 (1.4301) e 316L (1.4404), che offrono un'eccellente resistenza alle alte temperature, resistenza alla corrosione e resistenza stabile alla pressione. La superficie di tenuta della flangia utilizza una faccia rialzata RF, con dimensioni pienamente conformi agli standard ANSI 150 lb, garantendo un'installazione precisa e una tenuta affidabile. È adatto a varie condizioni operative tra cui olio, vapore, acqua e mezzi chimici. Lo schermo filtrante supporta diverse dimensioni di maglia, offrendo un'elevata capacità di trattenere lo sporco, struttura rinforzata e resistenza all'erosione. È facile da smontare e pulire, facilitando la manutenzione quotidiana ed è riutilizzabile.

Gradi di filtrazione personalizzabili:

1. Filtrazione grossolana (10-40 mesh): intercetta le impurità particellari di grandi dimensioni, proteggendo le pompe, le valvole principali e le apparecchiature della tubazione principale.

2. Filtrazione standard (60-100 mesh): adatta per approvvigionamento idrico e drenaggio generali, HVAC, protezione antincendio e oleodotti.

3. Filtrazione fine (120-300 mesh): adatta per la protezione del prefiltro in acqua pura, prodotti farmaceutici, prodotti chimici fini e apparecchiature di precisione.

Controllo qualità e capacità di fornitura

Ogni filtro a Y flangiato ANSI da 150 libbre in acciaio inossidabile è sottoposto a rigorosi controlli di qualità e test di pressione prima di lasciare la fabbrica. Forniamo rapporti completi sui materiali in inglese, certificati di prova di pressione e documenti di esportazione e supportiamo servizi di personalizzazione per dimensioni di maglia speciali, cilindri estesi e materiali speciali. I nostri prodotti vengono esportati in grandi quantità in Europa, America, Medio Oriente e Sud-Est asiatico. DIYE VALVE è diventato un fornitore affidabile e preferito di accessori per filtri per tubazioni standard ANSI in tutto il mondo.

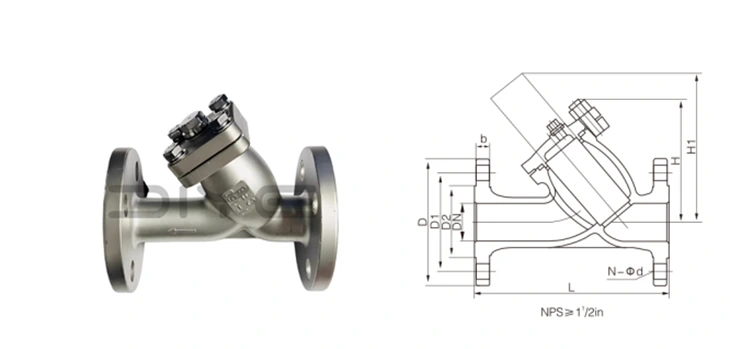

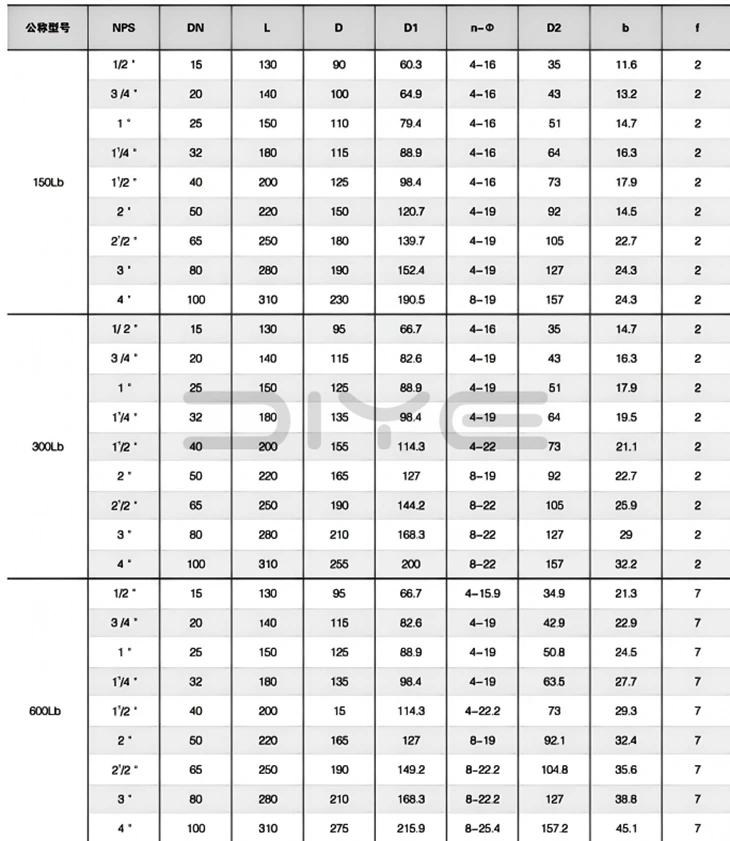

Parametri tecnici

Domande frequenti

D: Come scegliere le dimensioni comuni delle maglie dello schermo filtrante nel filtro?

● Filtrazione grossolana (10–40 mesh): protegge la pompa principale e intercetta le particelle di grandi dimensioni;

● Filtrazione convenzionale (60–100 mesh): universale per approvvigionamento idrico e drenaggio, protezione antincendio e oleodotti;

● Filtrazione fine (120–300 mesh): prefiltrazione per acqua pura, prodotti farmaceutici, chimica fine e apparecchiature di precisione.

D: Con quale frequenza è necessario pulire lo schermo filtrante del filtro?

R: Scarsa qualità dell'acqua con più impurità: pulire ogni 1–3 mesi;

Condizioni di lavoro con acqua pulita: effettuare la manutenzione una volta ogni sei mesi o un anno.

Q10: Cosa causa la diminuzione della portata del filtro e l'aumento della caduta di pressione?

R: Lo schermo del filtro è ostruito da sporco eccessivo. Rimuovere il coperchio terminale, estrarre lo schermo del filtro e sciacquarlo per ripristinare il normale funzionamento.

D: Quali sono i valori nominali di pressione comuni del filtro?

Norma GB/DIN:

● PN16 (16 bar): acqua di rubinetto convenzionale, HVAC, protezione antincendio e approvvigionamento idrico e drenaggio generale;

● PN25 (25 bar): grattacieli, sale pompe ad alta pressione, tubazioni del vapore e aree industriali;

● PN40 (40 bar): alta temperatura e alta pressione, industria chimica e front-end di caldaie.

Norma ANSI:

● 150LB (Classe 150) ≈ PN20: progetti ANSI generali, prodotti petrolchimici e approvvigionamento idrico;

● 300LB (Classe 300) ≈ PN50: sezioni di petrolio e gas ad alta pressione, vapore e ad alta pressione di impianti chimici.
