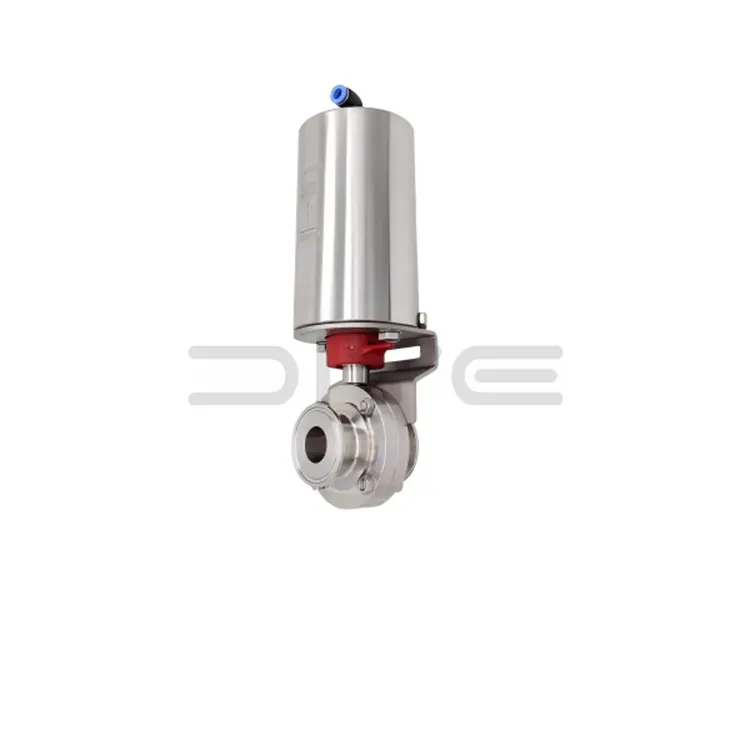

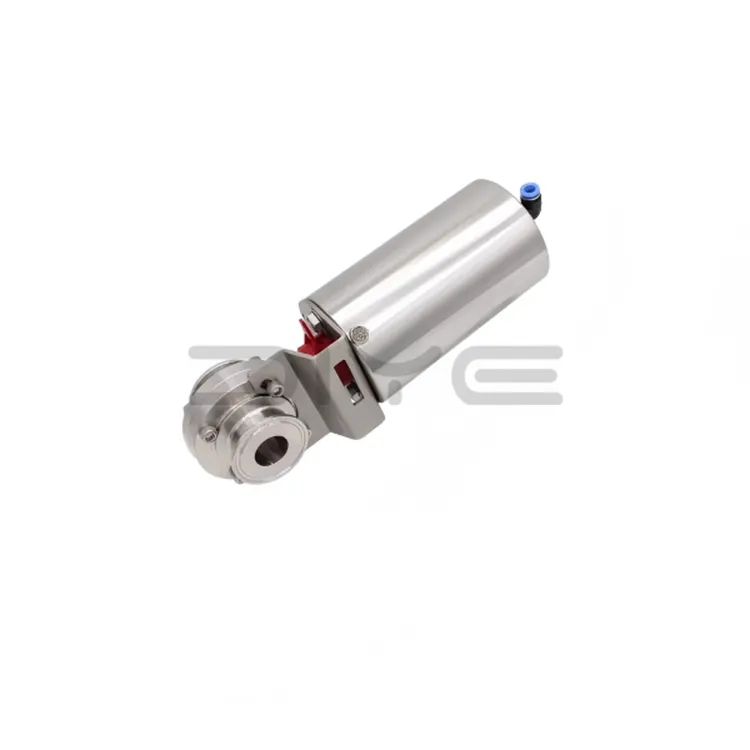

Valvola a farfalla sanitaria ad azionamento pneumatico

La valvola a farfalla sanitaria a funzionamento pneumatico DIYE VALVE è sviluppata e prodotta in modo indipendente dalla nostra fabbrica. Si tratta di un componente di controllo principale ad alte prestazioni per scenari di produzione automatizzata nei sistemi di tubazioni di fluidi sanitari. Prodotto in Cina, questo prodotto aderisce a rigorosi standard di controllo qualità, integrando una tecnologia di controllo pneumatico avanzata e un design strutturale sanitario, soddisfacendo i rigorosi requisiti igienici delle industrie alimentare, delle bevande, farmaceutica e biologica.

La valvola utilizza un attuatore pneumatico come fonte di alimentazione principale, perfettamente abbinato al corpo della valvola a farfalla sanitaria. Consente l'apertura e la chiusura rapida, remota e automatizzata dei supporti, migliorando l'efficienza e la stabilità operativa della pipeline. La sua struttura priva di angoli morti impedisce residui di materiale e crescita batterica, la tenuta affidabile garantisce zero perdite di materiale e la sua capacità di risposta rapida si adatta alle esigenze di regolazione dinamica delle linee di produzione automatizzate, rispettando pienamente i requisiti CIP (Clean-in-Place) e SIP (Sterilize-in-Place) del settore sanitario.

Principio di funzionamento fondamentale

L'attuatore pneumatico della valvola a farfalla sanitaria ad azionamento pneumatico aziona lo stelo della valvola per ruotare il disco della valvola, aprendo e chiudendo così la valvola. Quando l'aria entra in un lato dell'attuatore, spinge il pistone, provocando la rotazione dello stelo della valvola, completando l'azione di apertura e chiusura. A seconda della struttura dell'attuatore, è disponibile in due modalità: a doppio effetto e a semplice effetto.

- Attuatore a doppio effetto: l'aspirazione e lo scarico alternati dell'aria da entrambi i lati consentono la rotazione del disco della valvola in avanti e all'indietro. Adatto a scenari che richiedono aperture e chiusure frequenti, offre funzionamento stabile e forte adattabilità.

- Attuatore a semplice effetto: azionato dalla presa d'aria su un lato, l'altro lato si affida alla forza della molla per il ripristino automatico in caso di guasto dell'alimentazione d'aria. Ciò garantisce un funzionamento sicuro della tubazione ed evita potenziali rischi per la sicurezza in caso di guasto del sistema di alimentazione dell'aria.

Inoltre, l'angolo di apertura e chiusura della valvola può essere regolato in modo flessibile tramite l'attuatore. Alcuni modelli supportano la regolazione continua da 0° a 90°, soddisfacendo sia il controllo di base dell'apertura e chiusura della tubazione sia le esigenze di regolazione fine del flusso, adattandosi a diversi scenari di produzione.

Attuatori pneumatici e accessori opzionali

1. Attuatori pneumatici opzionali

- Attuatore a semplice effetto: dotato di funzione di ripristino a molla, ritorna automaticamente alla sua posizione originale in caso di interruzione dell'alimentazione dell'aria, offrendo un'elevata protezione di sicurezza e adatto a scenari con elevati requisiti di sicurezza.

- Attuatore a doppio effetto: azionato da doppie fonti d'aria, che fornisce azioni di apertura e chiusura fluide e stabili e un'elevata durata. Adatto per scenari operativi ad alta frequenza come linee di produzione continue.

2. Accessori coordinati

- Tripletta pneumatica: composta da filtro, valvola riduttrice di pressione e lubrificatore, filtra le impurità nell'alimentazione dell'aria, stabilizza la pressione dell'aria, lubrifica l'attuatore, prolunga la durata e garantisce un funzionamento stabile della valvola.

- Elettrovalvola: controlla l'alimentazione dell'aria, consentendo l'apertura e la chiusura della valvola remota, facilitando l'integrazione con un sistema di controllo centrale e migliorando l'automazione.

- Trasmettitore di posizione: fornisce feedback in tempo reale sullo stato di apertura e chiusura della valvola, consentendo il monitoraggio in tempo reale da parte del sistema di controllo centrale e garantendo processi di produzione controllabili.

- Finecorsa: previene la corsa eccessiva del disco della valvola, evitando danni meccanici e proteggendo la struttura della valvola.

- Meccanismo del volantino: utilizzato per il funzionamento manuale di emergenza; consente l'apertura e la chiusura della valvola anche in caso di mancanza di alimentazione d'aria, garantendo la continuità della produzione.

Informazioni sulla VALVOLA FAI DA TE

In qualità di produttore e fornitore professionale di valvole a farfalla sanitarie ad azionamento pneumatico prodotte in Cina, DIYE VALVE possiede un sistema completo di ricerca e sviluppo, produzione, vendita e assistenza post-vendita, impegnato a fornire prodotti di alta qualità e un servizio attento ai clienti globali.

Disponiamo di un team tecnico e di commercio estero professionale che parla correntemente inglese, russo, arabo e altre lingue, fornendo supporto online 24 ore su 24 per rispondere a domande relative alla selezione, installazione, messa in servizio e manutenzione del prodotto e offrendo manuali di installazione e manutenzione multilingue. La nostra fabbrica implementa un rigoroso processo di ispezione della qualità, controllando rigorosamente ogni fase, dalla selezione delle materie prime alla consegna del prodotto, garantendo che ogni valvola soddisfi standard di alta qualità.

Per risolvere le sfide di approvvigionamento dei pezzi di ricambio affrontate dai clienti esteri, forniamo pezzi di ricambio di uso comune come guarnizioni, unità triple pneumatiche ed elettrovalvole, abbreviando significativamente i cicli logistici e riducendo i costi di approvvigionamento. Offriamo inoltre una garanzia di 12 mesi sull'intero gruppo valvola e una garanzia di 6 mesi sulle parti vulnerabili. Durante il periodo di garanzia, i malfunzionamenti non causati dall'uomo verranno riparati gratuitamente, garantendo in modo completo l'esperienza dell'utente per i clienti esteri.

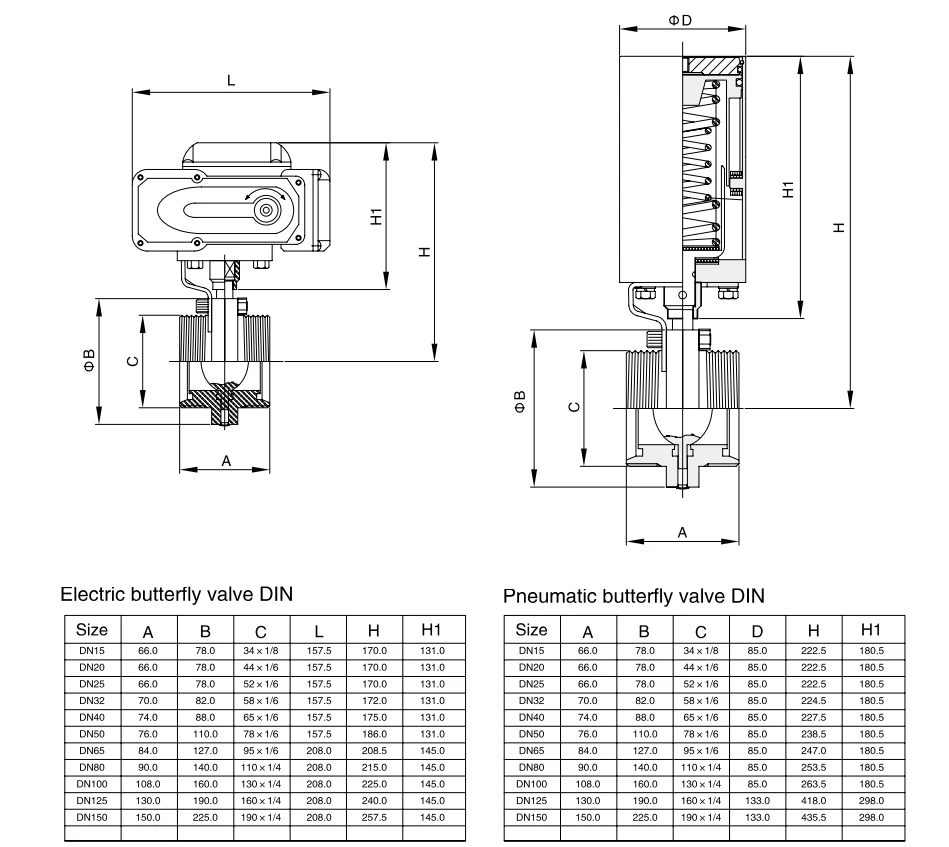

Parametri tecnici

Domande frequenti

D: Quali tipi di attuatori pneumatici sono disponibili per le valvole a farfalla pneumatiche sanitarie e come selezionarli?

A: I tipi tradizionali sono attuatori pneumatici a semplice e doppio effetto, selezionati in base ai requisiti di sicurezza e alla frequenza operativa delle condizioni di lavoro: ① Attuatore a doppio effetto: azionato da doppie fonti d'aria, la valvola si apre e si chiude stabilmente con una risposta rapida, adatta per condizioni di lavoro sanitarie convenzionali con linee di produzione automatiche e operazioni ad alta frequenza e deve essere dotata di fonte d'aria esterna per il controllo on-off; ② Attuatore a semplice effetto: con struttura con ritorno a molla, azionato dalla presa d'aria su un lato e ripristinato automaticamente (apertura/chiusura) dopo la perdita d'aria, offre elevate prestazioni di sicurezza e protezione, adatto a condizioni di lavoro sanitarie ad alto rischio in cui il mezzo è infiammabile, tossico e corrosivo e può efficacemente evitare rischi per la sicurezza della tubazione dopo il guasto della fonte d'aria.

D: Quali accessori sono necessari per le valvole a farfalla pneumatiche sanitarie? Qual è la funzione degli accessori principali?

A4: Base obbligatoria A: accessori + accessori opzionali secondo necessità, gli accessori principali e le relative funzioni sono: ① Tripla unità pneumatica (filtro + valvola di riduzione della pressione + dispositivo per la nebbia d'olio): obbligatorio, filtra le impurità della fonte d'aria, stabilizza la pressione di alimentazione dell'aria, lubrifica le parti interne dell'attuatore e prolunga la durata dell'attuatore; ② Elettrovalvola: opzionale, controlla a distanza l'accensione e lo spegnimento della fonte d'aria, realizza l'apertura e la chiusura automatica e centralizzata della valvola ed è adatta per il collegamento del sistema di controllo centrale; ③ Dispositivo di feedback della posizione: feedback opzionale in tempo reale dello stato di apertura e chiusura della valvola (aperto/chiuso/neutro), facilitando il monitoraggio remoto del funzionamento della tubazione; ④ Meccanismo del volantino: opzionale, la valvola può essere azionata manualmente in caso di guasto della fonte d'aria, adatta a condizioni di lavoro di emergenza; ⑤ Interruttore di finecorsa: opzionale, impedisce al disco della valvola di ruotare durante la corsa e protegge il corpo della valvola e le guarnizioni.

D: Qual è il requisito di pressione della fonte d'aria per le valvole a farfalla pneumatiche sanitarie? Può adattarsi alla fonte d'aria non standard in loco?

R: La pressione adattativa convenzionale della sorgente d'aria è 0,4~0,8 MPa, che è la pressione dell'aria standard generale industriale ed è adatta alla maggior parte delle condizioni di fornitura d'aria in loco; se la fonte d'aria in loco ha una pressione non standard (inferiore a 0,4 MPa o superiore a 0,8 MPa), è possibile fornire un attuatore pneumatico adattivo personalizzato e una valvola di riduzione della pressione/valvola booster per regolare la pressione dell'aria per garantire la normale apertura e chiusura della valvola senza ulteriore trasformazione del sistema di alimentazione dell'aria in loco.
