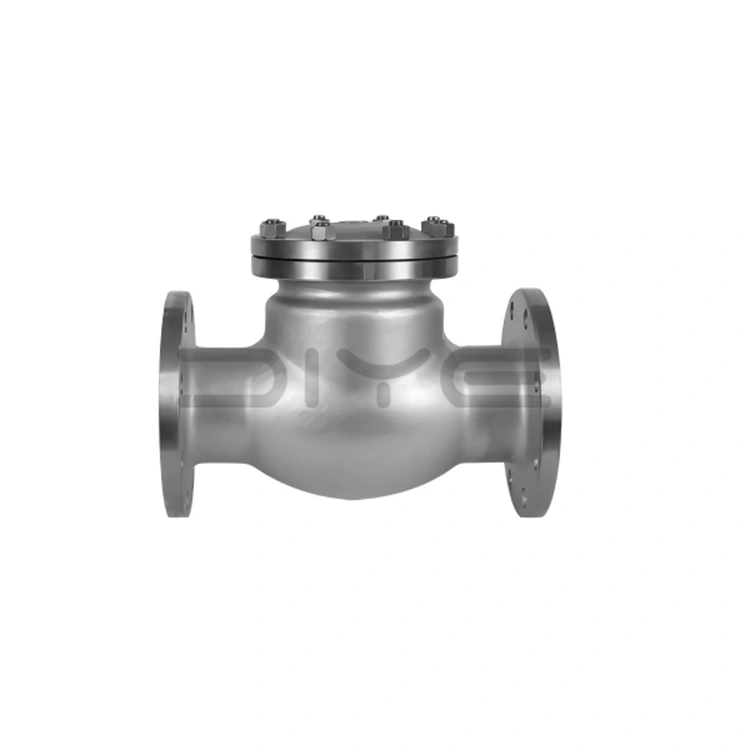

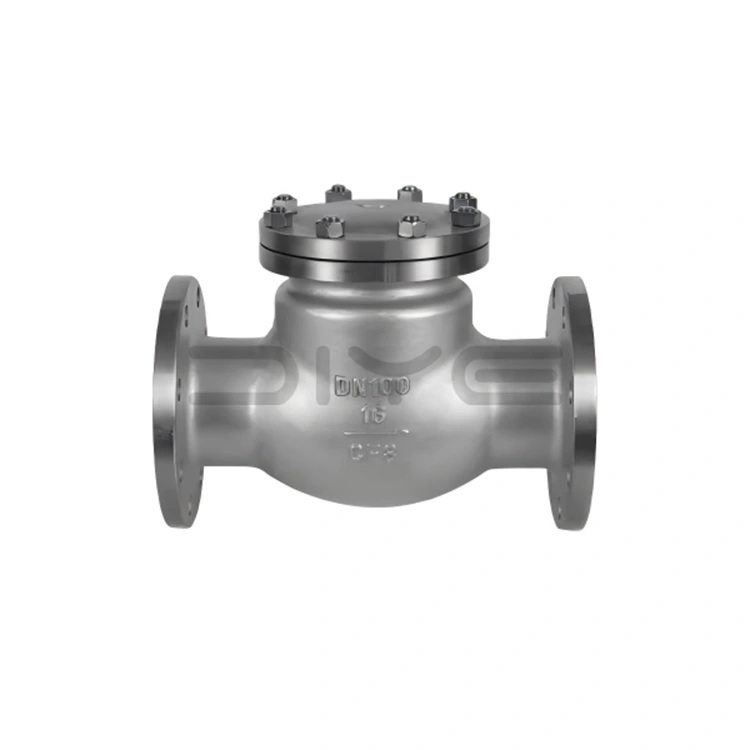

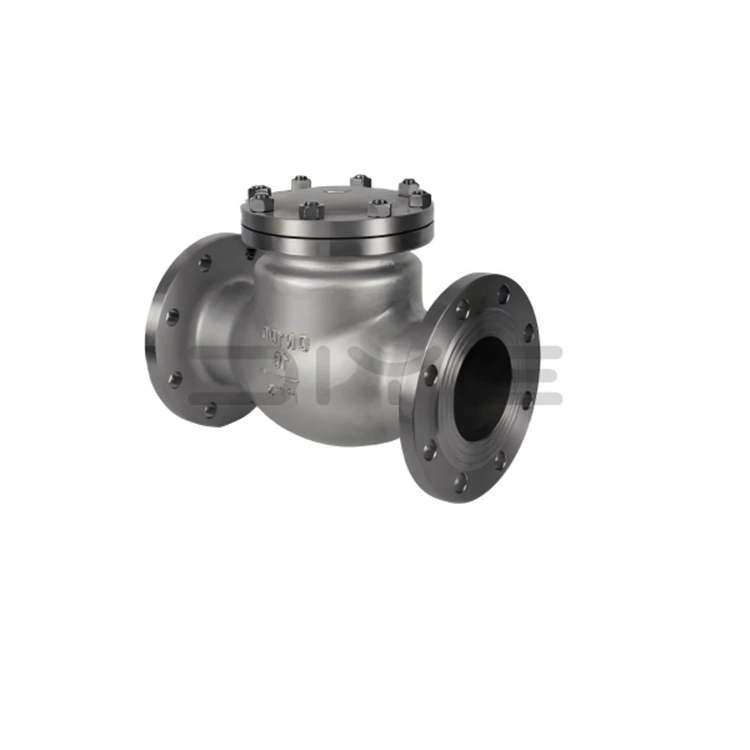

Valvole di ritegno con flangia oscillante DIN

Le valvole di ritegno flangiate oscillanti DIN DIYE sono valvole automatiche progettate con precisione che soddisfano pienamente gli standard tedeschi fondamentali, tra cui DIN 3356, DIN 3202 e DIN EN 1092-1. Le valvole funzionano in modo autonomo in base alla pressione del fluido, senza richiedere attuatori esterni. Forniscono un meccanismo affidabile ed esente da manutenzione che previene le conseguenze catastrofiche del riflusso, proteggendo le infrastrutture critiche delle condutture.

Principio di funzionamento e funzioni principali

1. Funzionamento automatico

Il disco della valvola delle valvole di ritegno flangiate oscillanti DIN si apre liberamente sotto la pressione del fluido che scorre in avanti; quando il sistema si arresta, si depressurizza o presenta una tendenza al riflusso, il disco della valvola si chiude istantaneamente sotto il proprio peso e la contropressione del riflusso.

2. Funzioni fondamentali di protezione

- Prevenzione del riflusso: forma una tenuta ermetica, impedendo il flusso inverso del fluido.

- Mitigazione del colpo d'ariete: assorbe gli shock idraulici, riducendo significativamente la pressione su tubazioni e apparecchiature.

- Protezione del sistema: protegge pompe, compressori, recipienti a pressione e scambiatori di calore dai danni causati da shock di pressione inversa.

Caratteristiche di progettazione e parametri tecnici

1 Metodo e standard di connessione

Utilizza connessioni flangiate standard DIN, semplificando l'installazione e la manutenzione; la lunghezza strutturale è rigorosamente conforme allo standard DIN 3202.

2 Ampia applicabilità e versatilità

Le valvole di ritegno a flangia basculante DIN coprono l'intera gamma di diametri da DN15 a DN1000; i valori di pressione includono PN10, PN16, PN25, PN40, PN63 e PN100, soddisfacendo le diverse esigenze delle reti di tubazioni a bassa pressione fino ai sistemi di processo industriale ad alta pressione.

3 Struttura Superiore

I canali di flusso attentamente progettati riducono al minimo la perdita di pressione; le superfici di tenuta ad alta precisione garantiscono una tenuta ermetica e affidabile anche in caso di fluttuazioni di pressione e diverse condizioni dei fluidi.

4. Compatibilità dei supporti

Adatto per acqua, vapore, prodotti petroliferi e vari mezzi acidi, alcalini e corrosivi.

Scenari applicativi e copertura del mercato

Le nostre valvole di ritegno con flangia oscillante DIN sono il prodotto preferito per i sistemi di tubazioni standard tedeschi in Europa e nel mondo, garantendo un controllo del flusso unidirezionale stabile in diversi settori esigenti, tra cui:

1. Industria petrolchimica e di trasformazione chimica

2. Industria della produzione di energia (energia termica e nucleare)

3. Industria metallurgica e mineraria

4. Industria municipale di approvvigionamento idrico e drenaggio

5. Ingegneria HVAC, gas e marina

6. Progetti internazionali di ingegneria per l'esportazione di standard europei

Produzione e garanzia della qualità

1. Qualifiche ed esperienza professionali: sfruttando una profonda esperienza nel settore, DIYE VALVE realizza la produzione in serie di tutte le specifiche delle valvole di ritegno DIN, garantendo una qualità stabile e affidabile.

2. Conformità agli standard autorevoli: ogni valvola utilizza materiali standard tedeschi, processi di forgiatura di precisione e viene sottoposta a rigorosi test di pressione.

3. Garanzia di integrità: forniamo rapporti completi sui test sui materiali (MTR) e dati sui test di pressione in fabbrica per ogni ordine, garantendo la piena tracciabilità e conformità durante l'intero processo.

4. Soluzioni personalizzate: oltre ai prodotti standard, forniamo professionalmente servizi di valvole personalizzate utilizzando materiali speciali e dimensioni non standard, offrendo soluzioni di fornitura complete per complessi progetti di ingegneria europei e internazionali.

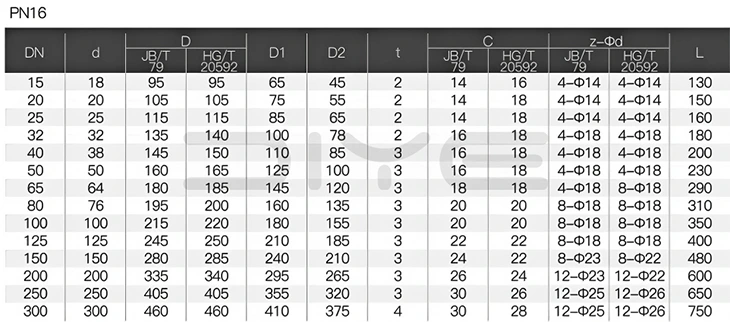

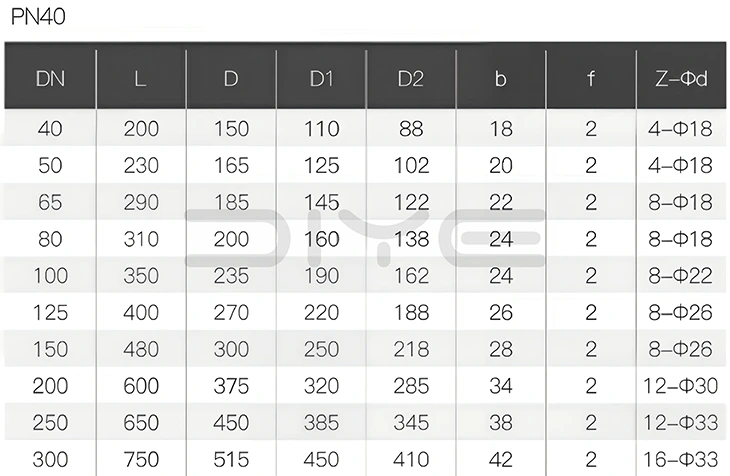

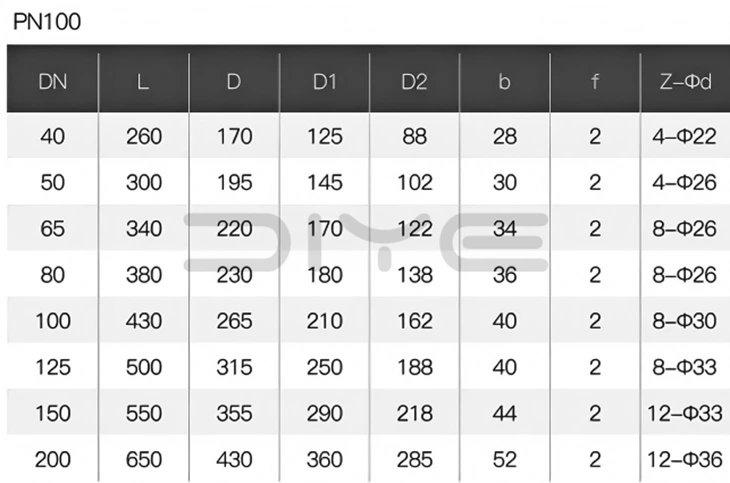

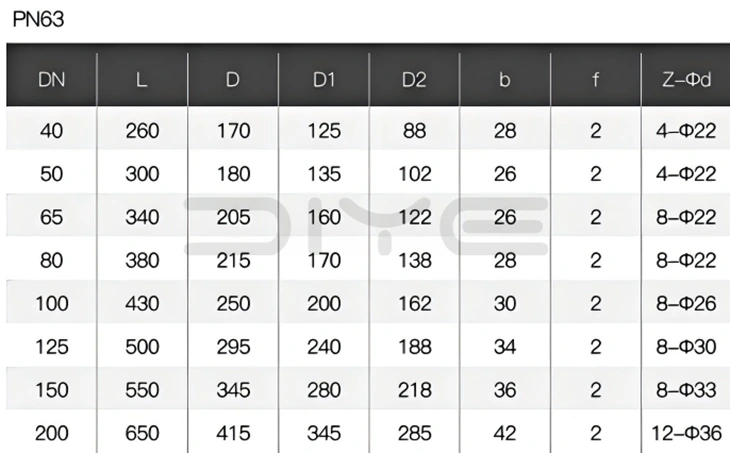

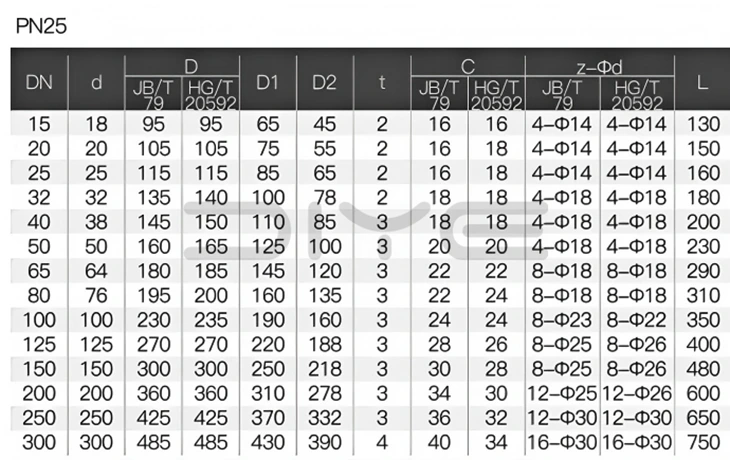

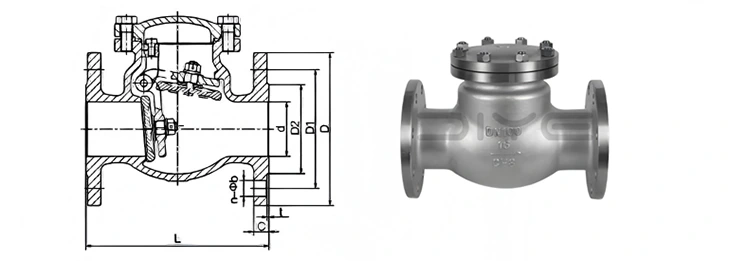

Disegni Tecnici

Domande frequenti

D: A quali standard fondamentali sono conformi le valvole di ritegno con flangia oscillante DIN?

R: Seguono principalmente le norme DIN 3205, DIN 3206, DIN 3207, DIN 3351 e DIN 3352. Per il collegamento a flangia, implementano DIN EN 1090 / DIN EN 1091 / DIN EN 1092, garantendo perfetta corrispondenza e intercambiabilità con tubazioni, flange e guarnizioni standard tedesche.

Q:Cosa bisogna tenere presente quando si installa una valvola di ritegno flangiata?

A: Confermare la freccia della direzione del flusso sul corpo della valvola e installare rigorosamente in conformità con la direzione del flusso del fluido. L'installazione al contrario comporterà il blocco completo del flusso e la perdita della funzione di controllo.

D: Perché si avvertono sempre rumori e vibrazioni anomali nella valvola di ritegno flangiata?

R: Ciò è causato principalmente dall'installazione vicino al gomito, da un'eccessiva velocità del flusso o dall'impatto del disco della valvola sul fermo. Si consiglia di aumentare la sezione del tubo diritto, passare a una struttura a chiusura lenta o regolare la velocità del flusso della tubazione.

D: Potete fornire un set completo di valvole di ritegno DIN standard tedesche?

R: In qualità di produttore originale, Diye produce valvole di ritegno con flangia oscillante DIN di tutte le dimensioni. Eseguiamo rigorosamente lavorazioni meccaniche, prove di pressione e marcatura in conformità con gli standard tedeschi. Siamo in grado di fornire una serie completa di report sui materiali e dati sui test di pressione in fabbrica e supportare la personalizzazione di calibri e materiali speciali.
