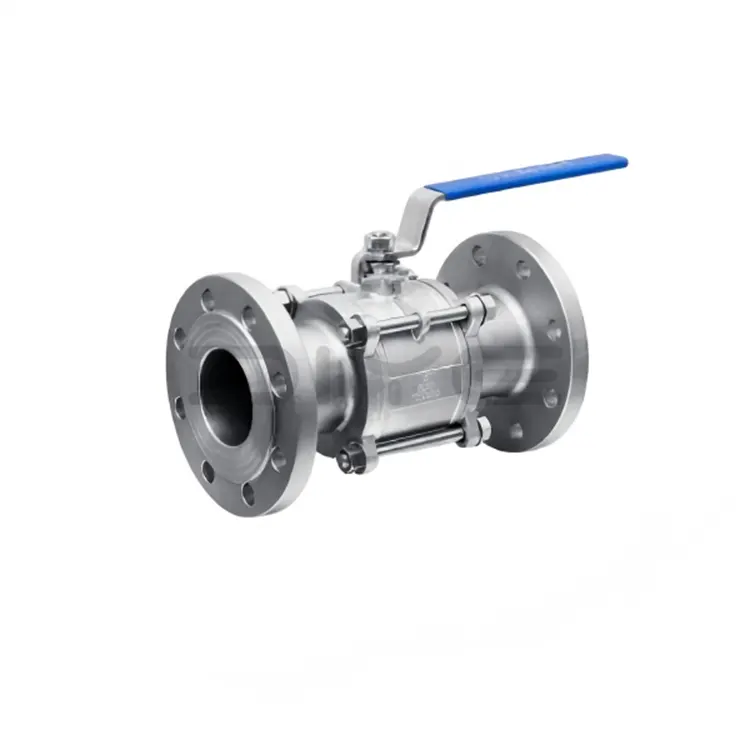

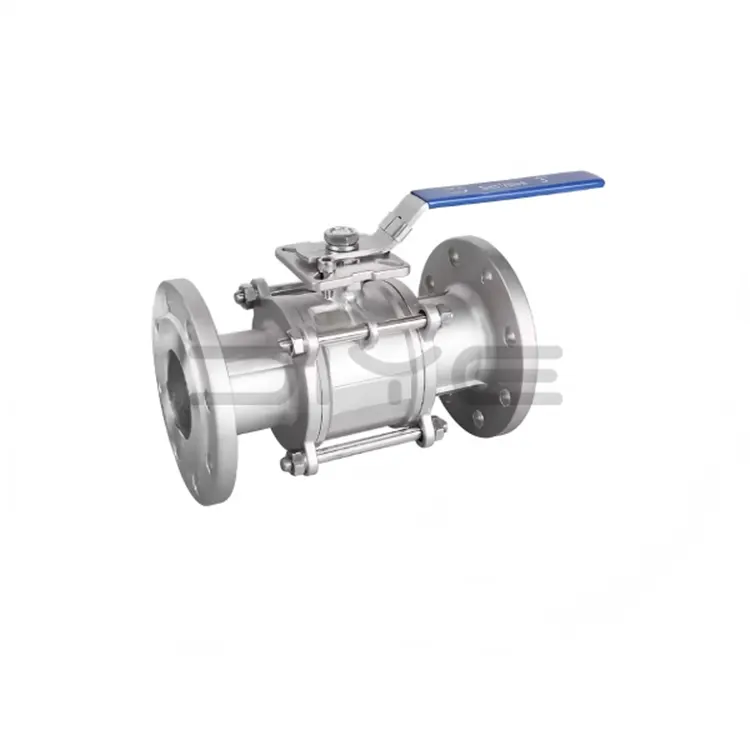

Valvola a sfera flangiata 3 pezzi

DIYE VALVE è un esportatore professionale e un impianto di produzione specializzato in valvole a sfera flangiate 3PC, radicato nell'avanzato sistema di produzione industriale cinese. Aderiamo a un rigoroso controllo di qualità durante l'intero processo di produzione, dotato di apparecchiature complete di fusione, lavorazione e collaudo per garantire prestazioni stabili e consegne puntuali per i nostri clienti globali.

Struttura del prodotto e caratteristiche principali

La valvola a sfera flangiata 3PC presenta un design diviso in tre pezzi. Il corpo della valvola è costituito da un corpo principale centrale e cappucci terminali flangiati sinistro e destro, realizzati in acciaio inossidabile 304/316/316L mediante forgiatura e lavorazione di precisione, che possiede un'eccellente resistenza alla corrosione, resistenza all'alta pressione e resistenza alle alte temperature.

Vantaggi prestazionali principali

1. La rotazione di 90° consente un'apertura e una chiusura rapide con bassa resistenza al flusso.

2. Utilizza guarnizioni in PTFE ad alte prestazioni per la tenuta bidirezionale a perdita zero.

3. Consente lo smontaggio e la manutenzione in linea, con conseguente lunga durata.

4. Compatibile con quattro metodi di azionamento: manuale, ingranaggio a vite senza fine, pneumatico ed elettrico.

5. Soddisfa gli standard internazionali come GB, ANSI, JIS e DIN.

Principio di funzionamento

1. Processo di apertura: l'unità di azionamento della valvola a sfera flangiata 3PC ruota lo stelo e la sfera della valvola. Quando il foro passante della sfera si allinea con la tubazione, la valvola si apre completamente, consentendo al fluido di fluire senza intoppi.

2. Processo di chiusura: lo stelo della valvola ruota la sfera di 90°, allineando il foro passante della sfera con la tubazione. La parte solida della sfera blocca completamente il passaggio del fluido, garantendo una chiusura affidabile. A questo punto la valvola è completamente chiusa.

3. Meccanismo di tenuta: la sfera lavorata ad alta precisione si adatta perfettamente all'anello di tenuta in PTFE, garantendo una tenuta bidirezionale affidabile in varie condizioni operative.

Applicazioni

La valvola a sfera flangiata 3PC è adatta per vari fluidi tra cui acqua, vapore, olio, gas, acidi, alcali e fluidi corrosivi. È ampiamente utilizzato nei settori petrolchimico, alimentare e delle bevande, farmaceutico, del trattamento delle acque, HVAC, della fabbricazione della carta e metallurgico.

Garanzia di qualità e certificazioni:

1.Certificazioni autorevoli

Possedendo certificazioni autorevoli come ISO 9001, CE, EAC, GOST e API 6D/607, soddisfa direttamente i requisiti di accesso ai progetti in Europa, America, CSI, Medio Oriente e Sud-Est asiatico.

2.Test dell'intero processo

Analisi spettrale delle materie prime, test della pressione dell'acqua/aria a pressione nominale di 1,5 volte, test delle prestazioni di tenuta, test di durata di apertura e chiusura ≥100.000, garantendo la qualificazione del prodotto al 100% prima della spedizione.

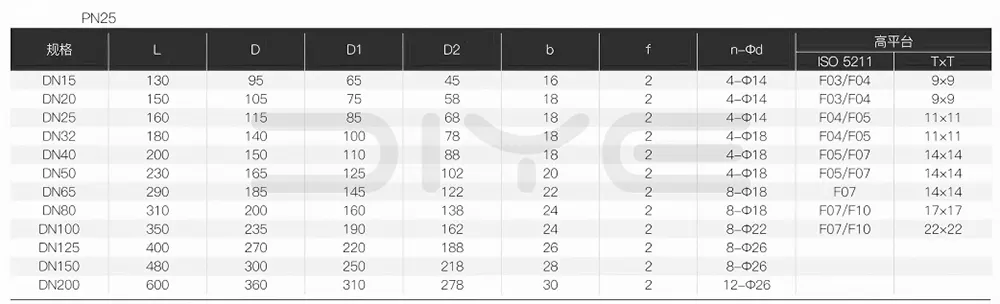

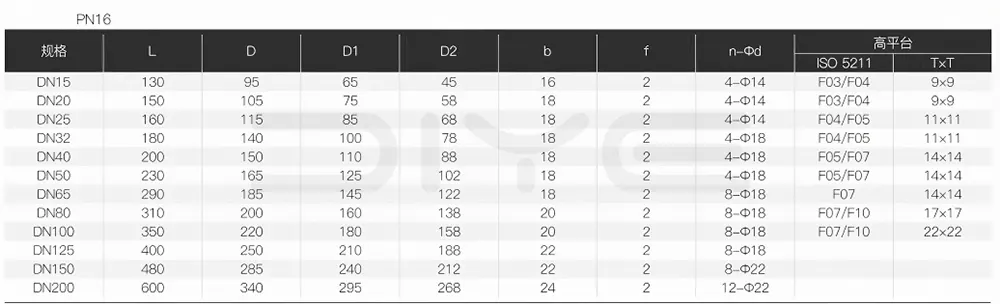

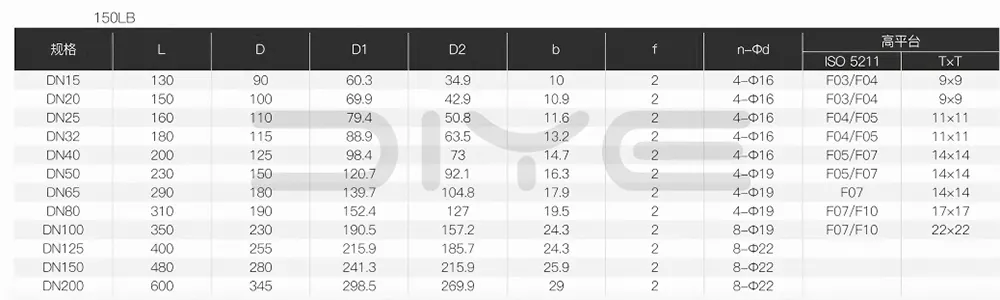

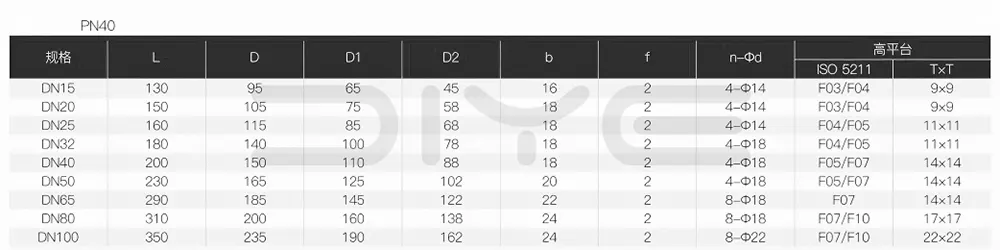

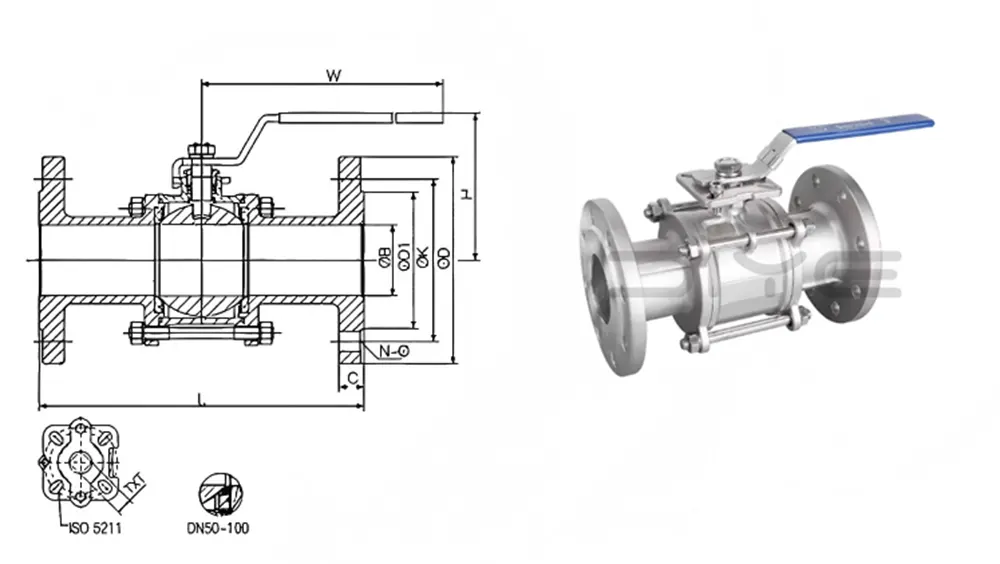

Parametri tecnici

Servizi di supporto e personalizzazione

1. Fornitura unica: fornitura di un set completo di valvole, attuatori, flange, guarnizioni e bulloni, semplificando i processi di approvvigionamento e installazione all'estero.

2. Personalizzazione flessibile: possiamo regolare gli standard di filettatura (NPT/BSP/G/BSPT, ecc.), valori di pressione, selezione dei materiali, guarnizioni, dimensioni non standard, interfacce speciali, modifiche della piattaforma, stampa dell'aspetto, personalizzazione del logo, ecc., per soddisfare le varie esigenze del progetto in un unico passaggio.

Domande frequenti

D: Come selezionare il materiale di tenuta per le valvole a sfera flangiate 3PC?

A: 1. PTFE (F4): guarnizione morbida per uso generale, temperatura operativa da -20 ℃ a 200 ℃, caratterizzata da eccellenti prestazioni di tenuta e resistenza alla corrosione.

2. PTFE rinforzato: adatto per applicazioni a temperature più elevate (≤250℃).

3. Guarnizione metallica (guarnizione dura): progettata per fluidi ad alta temperatura (≤600 ℃), alta pressione e contenenti particelle.

D: Qual è il ciclo di sostituzione delle guarnizioni per le valvole a sfera flangiate 3PC?

A: 1. Guarnizione morbida (PTFE): 1-2 anni in condizioni di lavoro favorevoli; ridotto a 3-6 mesi in condizioni di lavoro corrosive o ad alta temperatura.

2. Guarnizione metallica: 3-5 anni, in base alle effettive condizioni di usura.
