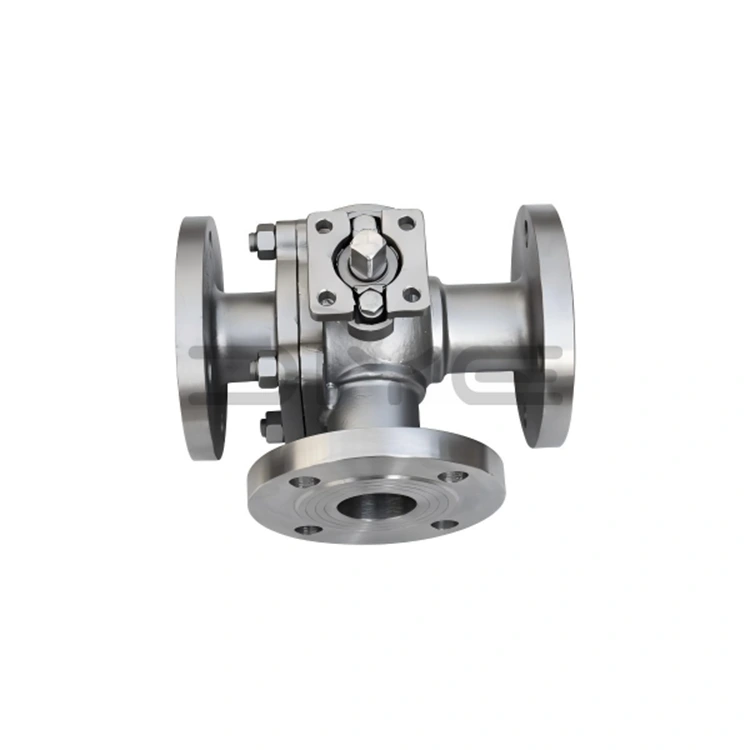

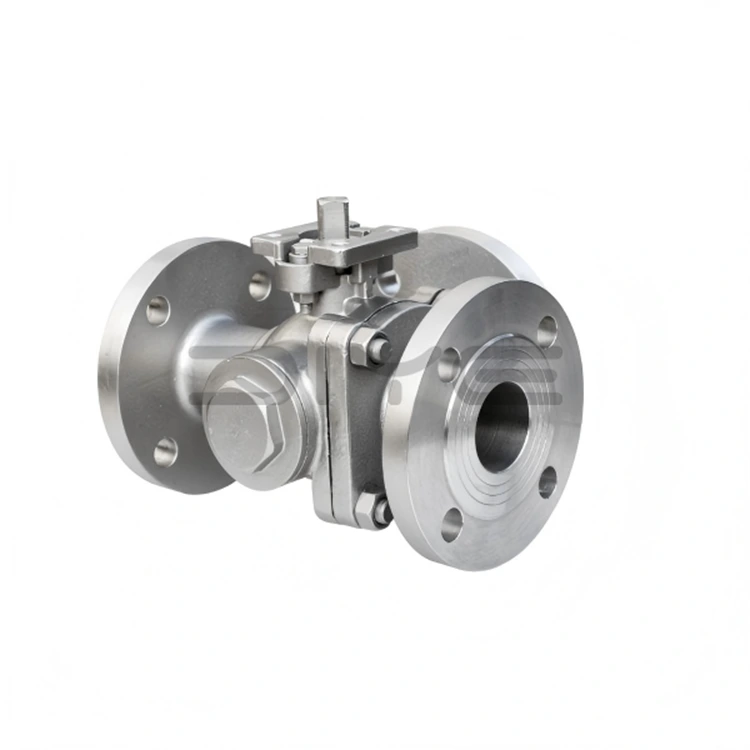

Valvole a sfera flangiate in acciaio inox a 3 vie

VALVOLA FAI DA TE Le valvole a sfera flangiate in acciaio inossidabile a 3 vie sono valvole industriali ad alte prestazioni progettate specificamente per il controllo del flusso in tubazioni complesse. Altamente personalizzabili, possono soddisfare le diverse esigenze di diversi scenari industriali. I prodotti impiegano una progettazione strutturale scientifica, combinata con materiali di alta qualità e processi di produzione rigorosi, e sono ampiamente utilizzati nei settori chimico, petrolifero e in altri settori industriali, fornendo soluzioni affidabili per la deviazione, la fusione e la commutazione dei mezzi di pipeline.

Materiali di base e garanzia di qualità

Le valvole a sfera flangiate in acciaio inossidabile a 3 vie sono costruite principalmente in acciaio inossidabile 304 o 316L, che possiede un'eccellente resistenza alla corrosione, resistenza alle alte temperature e resistenza alla pressione, rendendole adattabili a varie condizioni di lavoro difficili. Le guarnizioni sono realizzate con materiali di alta qualità come politetrafluoroetilene (PTFE) e PPL, rigorosamente selezionati e conformi agli standard industriali internazionali. Tutti i materiali utilizzati nella produzione vengono ispezionati secondo gli standard di settore come GB/T e API e sono disponibili rapporti spettrali dei materiali per garantire la conformità dei materiali e la tracciabilità della qualità.

Funzionalità di personalizzazione

Per soddisfare le esigenze di diversi progetti di ingegneria, DIYE VALVE supporta la personalizzazione su richiesta delle valvole a sfera flangiate in acciaio inossidabile a 3 vie. Dimensioni non standard, canali di flusso speciali e vari standard di flangia possono essere personalizzati in base alle esigenze del cliente. È inoltre possibile creare canali di flusso personalizzati sulla base dei disegni del cliente per risolvere particolari problemi di controllo del flusso in tubazioni complesse.

Dettagli del canale di flusso LT

Il LT (canale di flusso) delle valvole a sfera flangiate in acciaio inossidabile a 3 vie DIYE VALVE è principalmente diviso in due tipologie, entrambe utilizzando una struttura di apertura e chiusura rotante di 90°. Il posizionamento della maniglia è chiaro, la commutazione è fluida e il funzionamento è comodo e affidabile, soddisfacendo le complesse esigenze di controllo delle condutture industriali.

Canale di flusso tipo 1.L (LT-L)

Utilizzato principalmente per la deviazione dei media o la commutazione unidirezionale. Il nucleo sferico presenta un design a foro passante a forma di L, che consente il controllo del fluido "un ingresso, due uscite" o "due ingressi, un'uscita". Una rotazione di 90° della maniglia cambia rapidamente la direzione del flusso del fluido, senza lasciare residui, riducendo al minimo la resistenza al flusso e migliorando l'efficienza operativa della tubazione.

Scenari applicabili: adatto per deviare un mezzo verso due condutture diverse o unire due mezzi in un'unica conduttura (la fusione simultanea è vietata per evitare la contaminazione incrociata), come la diramazione della conduttura e la distribuzione dei media nella produzione industriale.

Canale di flusso di tipo 2.T (LT-T)

Utilizzato principalmente per la fusione, la deviazione o la commutazione bidirezionale dei media. Il nucleo sferico presenta un design a foro passante a forma di T, che consente in modo flessibile il controllo "un ingresso, due uscite", "due ingressi, una uscita" o "due ingressi, due uscite". La commutazione fluida, la tenuta ermetica e l'erogazione simultanea di due fluidi compatibili lo rendono adatto al controllo del flusso multidirezionale in tubazioni complesse.

Scenari applicabili: adatto per la commutazione multidirezionale dei media in condotte complesse, come la miscelazione dei media e l'inversione delle condutture nelle industrie chimiche e petrolifere.

Vantaggi della cooperazione

In qualità di produttore di origine, DIYE VALVE dispone di un ampio inventario e tempi di consegna stabili, in grado di soddisfare le esigenze di ordini di commercio estero, stoccaggio dei distributori e supporto di progetti di ingegneria di grandi e medie dimensioni; fornisce una serie completa di documenti di esportazione e rapporti di ispezione per garantire uno sdoganamento regolare; gli acquisti all'ingrosso possono usufruire di sconti a più livelli; è dotato di un team tecnico professionale e di un servizio post-vendita completo e può fornire ai clienti supporto tecnico e consulenza sulla soluzione in qualsiasi momento per ottenere vantaggi reciproci e risultati vantaggiosi per tutti.

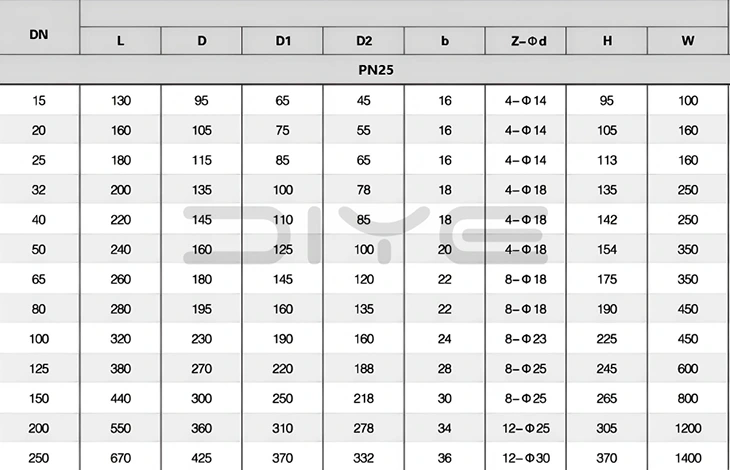

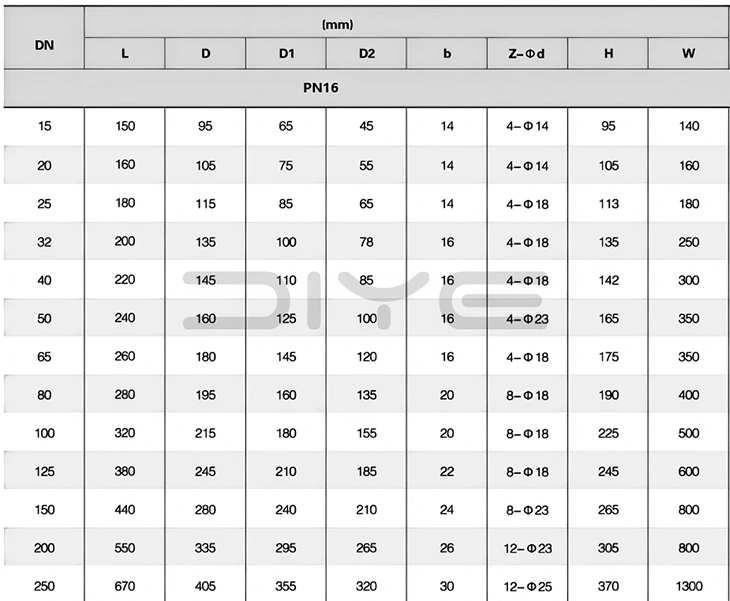

Parametri tecnici

Domande frequenti

D: Quali sono le differenze tecniche principali tra i modelli di flusso di tipo L (LT-L) e di tipo T (LT-T) della valvola a sfera flangiata in acciaio inossidabile a 3 vie? Come effettuare una selezione?

R: La differenza principale risiede nella funzione di flusso e negli scenari applicabili:

1.Modello di flusso di tipo L (LT-L): il nucleo della sfera presenta un foro passante a forma di L. Può realizzare solo la commutazione unidirezionale di "un ingresso, due uscite" o "due ingressi, una uscita". Non è possibile unire contemporaneamente due supporti (per evitare la contaminazione incrociata). Offre una bassa resistenza al flusso e nessun residuo residuo, rendendolo ideale per semplici scenari di deviazione/confluenza come la diramazione delle condotte e la distribuzione media.

2. Schema di flusso di tipo T (LT-T): il nucleo della sfera presenta un foro passante a forma di T. Consente la commutazione bidirezionale flessibile di "un ingresso, due uscite", "due ingressi, una uscita" o "due ingressi, due uscite". Può unire simultaneamente due fluidi compatibili, rendendolo adatto alla commutazione e alla miscelazione multidirezionale dei fluidi in condutture complesse come quelle dell'industria chimica e petrolifera.

Nucleo di selezione: scegli il tipo L per una semplice deviazione; scegli il tipo T per confluenza complessa e commutazione multidirezionale.

D: Quali sono i requisiti tecnici per il passaggio tra i due modelli di flusso? Esiste la possibilità di jamming o channeling medio?

A: Requisiti tecnici per il cambio: Per entrambi i tipi, la maniglia deve essere ruotata di 90° rispetto al fermo di posizionamento per garantire che il nucleo sferico sia completamente inserito in posizione, evitando uno stato semiaperto/semichiuso (che potrebbe causare canalizzazione media ed erosione della superficie di tenuta). Si consiglia di chiudere la tubazione di media pressione prima del passaggio per ridurre l'impatto sul nucleo della sfera.

Garanzia di affidabilità: i prodotti Diye sono dotati di nuclei e sedi delle sfere lavorati con precisione CNC, garantendo un'elevata precisione di montaggio per una commutazione fluida e senza inceppamenti. Le superfici di tenuta sono rettificate con precisione per ottenere una tenuta bidirezionale a perdite zero una volta completamente commutate, eliminando così la canalizzazione del mezzo.

D: È possibile personalizzare modelli di flusso LT speciali? Quali parametri tecnici devono essere forniti?

R: Sì, supportiamo la personalizzazione di modelli di flusso LT esclusivi. Devono essere forniti i seguenti parametri tecnici fondamentali:

1.Diametro nominale della tubazione e standard della flangia.

2.Tipo, pressione e temperatura del mezzo.

3.Requisiti di flusso specifici (ad esempio "tre ingressi, un'uscita" o "un ingresso, tre uscite").

4. Dimensioni dello spazio di installazione.

5. Requisiti materiali.
